Leonardo di ser Piero da Vinci è stato un pittore, ingegnere e scienziato italiano. Uomo d'ingegno e talento universale del Rinascimento, incarnò in pieno lo spirito della sua epoca, portandolo alle maggiori forme di espressione nei più disparati campi dell'arte e della conoscenza. Si occupò di architettura e scultura, fu disegnatore, trattatista, scenografo, anatomista, musicista e, in generale, progettista e inventore. È considerato uno dei più grandi geni dell'umanità.
-
Ser Piero aveva già lavorato a Firenze, nel Vassai e vi ritornò con la famiglia, compreso il piccolo Leonardo. Il padre Piero avrebbe mostrato all'amico Andrea del Verrocchio alcuni disegni di tale fattura che avrebbero convinto il maestro a prendere Leonardo nella sua bottega; in realtà è alquanto improbabile che un apprendistato iniziasse ad appena dieci anni, per cui l'ingresso di Leonardo nella bottega del Verrocchio viene oggi ritenuto posteriore.
-
Il carro falciante è una micidiale arma da combattimento campestre di tradizione antica. Il modello di Leonardo monta delle micidiali lame ruotanti in orizzontale azionate per mezzo di una trasmissione che prende il moto dall'asse delle ruote. Una variante prevede l'azionamento per mezzo di una giostra manuale.
-
Il carro armato può essere visto come un circumtronico terrestre. Si muove su quattro ruote motrici azionate da un sistema di leveraggi a manovella e, come una casamatta, può sparare in ogni direzione.
-

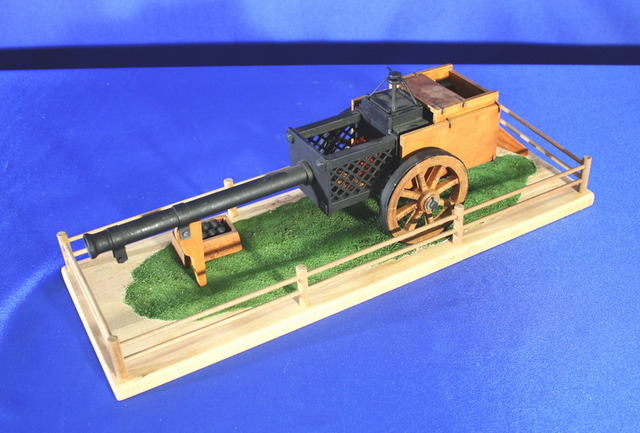

Questo cannone, che fu realmente costruito duecento anni dopo che Leonardo ne aveva fermata l'idea sulla carta (durante la guerra di secessione americana), funziona utilizzando come propulsione l'espansione del vapore. Quando la culatta del cannone è incandescente, attraverso una valvola, vi si immette dell'acqua che, trasformandosi immediatamente in vapore, si espande generando la forza necessaria al lancio del proiettile.
-

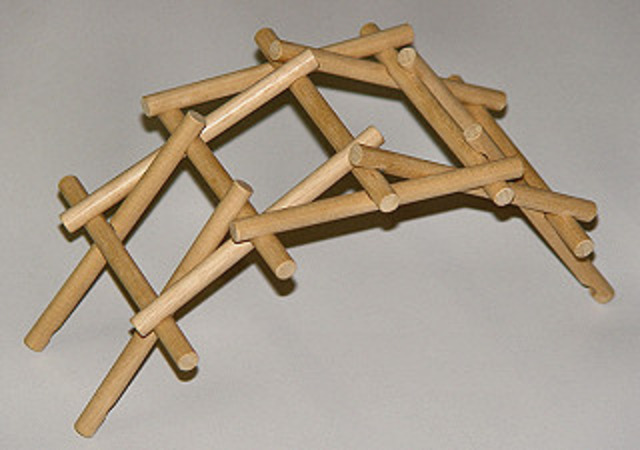

Il ponte autoportante arcuato è un modello leggero e forte che sta in piedi grazie alla geniale tecnica di incastro pensata da Leonardo. Costruito con travi di legno, grazie alla sua forma arcuata, distribuisce le forze di carico in modo che i pezzi longitudinali si stringano a forbice su quelli trasversali mantenendo in piedi l'intera struttura.
-

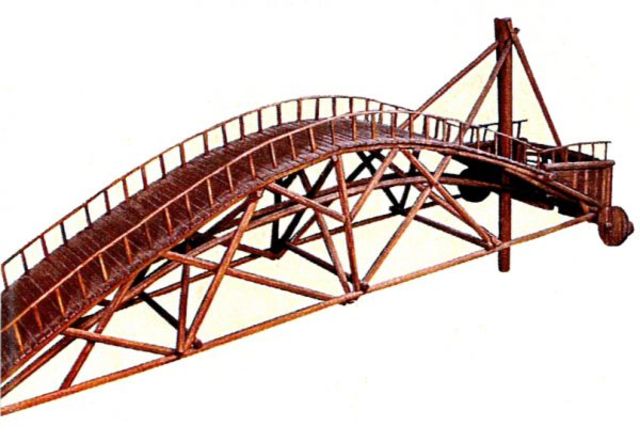

Per mezzo di un articolato sistema di argani e rulli di scorrimento, il ponte viene fatto ruotare di 90° permettendo il passaggio d'imbarcazioni.
-

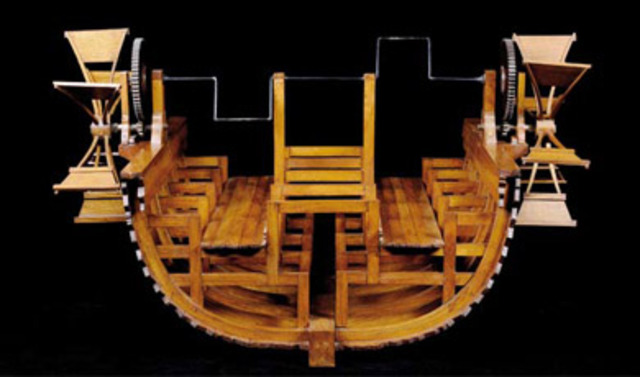

Se una ruota a pale sfruttando l'energia dell'acqua corrente permetteva di mettere in movimento gli alberi motori delle macchine operatrici, era possibile anche il contrario: mettendo in movimento manualmente l'albero a gomito era possibile usare le pale della ruota come una serie di remi che in successione colpivano l'acqua facendo avanzare la barca. Anche questa speciale imbarcazione è un invenzione medievale ideata da Leonardo.
-

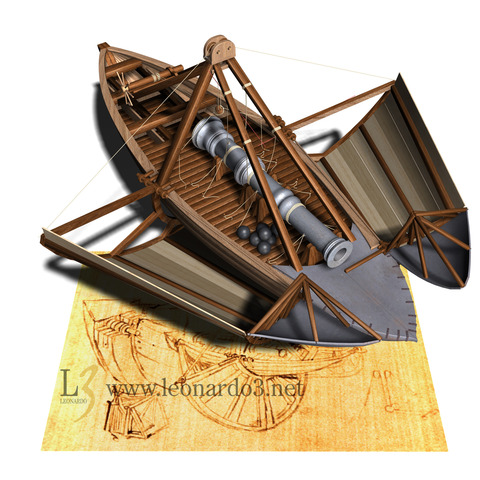

Questa speciale barca da assalto rientra, probabilmente, in quella serie di progetti che Leonardo presentò a Ludovico il Moro per ottenere un incarico da ingegnere. Si tratta del disegno di un'imbarcazione leggera dotata di una prua corazzata in metallo, che serve per speronare l'imbarcazione nemica, e uno scudo ruotante, che si apre nel momento dell'arrembaggio. Il sistema di propulsione non è disegnato, ma possiamo immaginare un dispositivo a pale ruotanti.
-
L'abbinamento del motore idraulico con il dispositivo biella manovella permise di automatizzare il movimento delle macchine operatrici. Il disegno più antico di sega idraulica si trova nel taccuino dell'architetto ingegnere medievale Villard de Honnecourt (1270). Il modello di Leonardo, derivato da Francesco di Giorgio, è dotato di un particolare dispositivo di fermo che mantiene il pezzo di legno in lavorazione aderente alla lama durante il taglio.
-

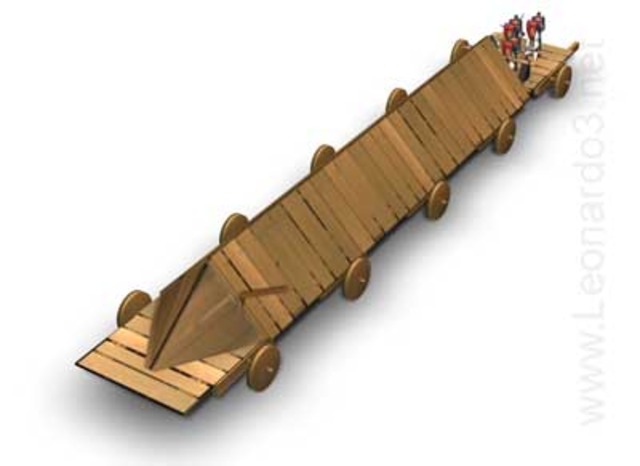

Nel manoscritto ci sono due versioni di un ponte militare d’assalto. Studiato per essere trainato o spinto sull’altra sponda di un fiume, proteggeva i soldati con lo scudo frontale e con la copertura in legno. Nella seconda versione, la punta è apribile dall’interno ed il ponte si muove con una manovella posteriore.
-

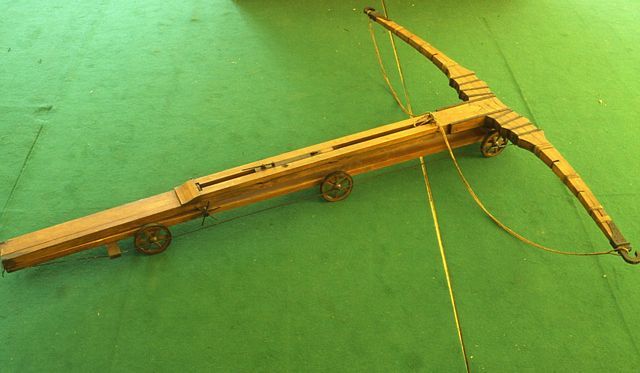

Si tratta dello studio fantastico di un'enorme balestra destinata più a suscitare stupore che ad essere effettivamente costruita. Per caricarla Leonardo prevedeva l'utilizzo di un tenditore a vite.
-

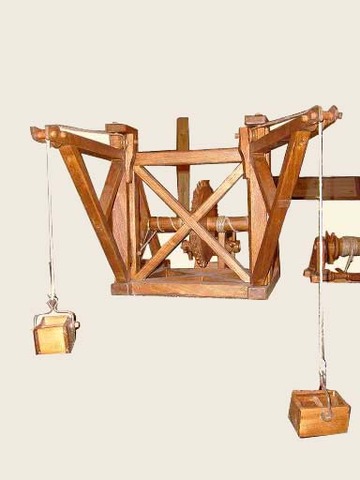

Leonardo progetta questa macchina per velocizzare le operazioni di rimozione della terra durante gli scavi per la realizzazione di canali. Si tratta di un'enorme gru a doppio braccio azionata da una sola corda che funziona sul principio del saliscendi.
-

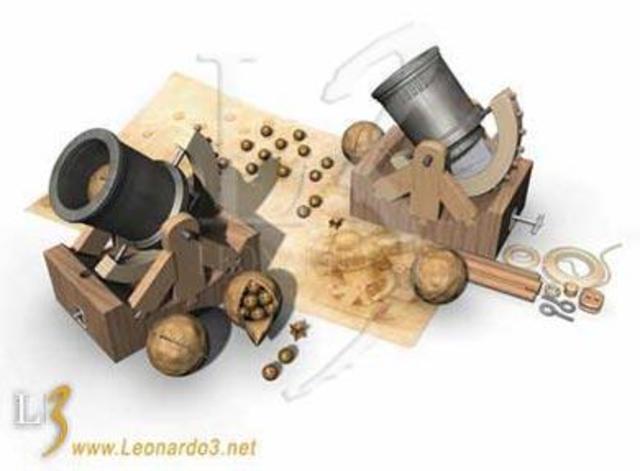

Questa enorme bombarda che ricorda la forma del mortaio, lancia proiettili esplosivi che in aria si frammentano cadendo a grappolo sui nemici.
-

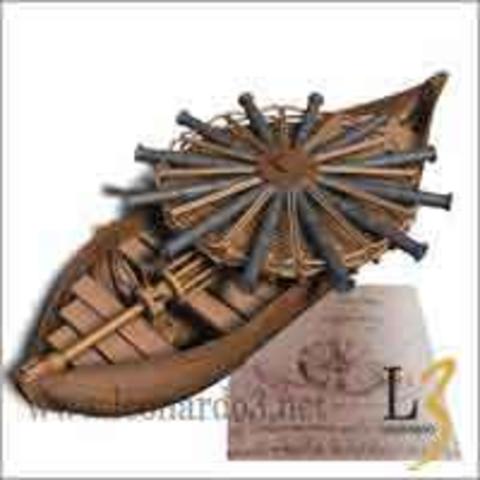

Questa particolare imbarcazione che sembra dotata di una serie di bombarde a ripetizione, è in realtà un'ipotesi, una sorta di esperimento mentale per neutralizzare gli effetti dell'contraccolpo. Diversamente a quanto lascia credere il disegno, Leonardo annota che lo sparo deve avvenire simultaneamente in due bombarde contrapposte.
-

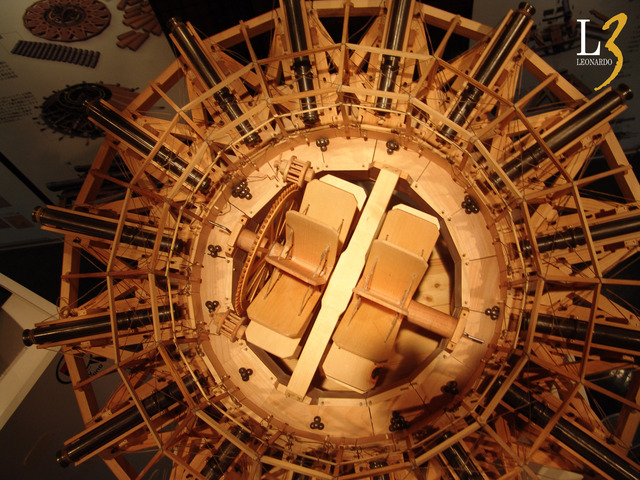

Si tratta di una speciale casamatta capace di sparare a ripetizione proiettili su più fronti. Dal disegno si possono ipotizzare varie destinazioni d’uso: navali e terrestri. Questo modello la rappresenta nella versione montabile su una torre.
