Puertos y Sockets

By kevzo

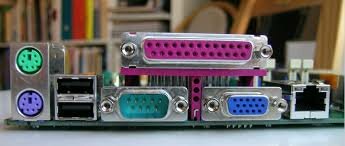

  • Puerto de audio

    Puerto de audio
    El conector de audio analógico (plug en inglés para señalar al conector macho, o jack para señalar al conector hembra de este tipo) de señales analógicas se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos electrónicos, aunque sobre todo audio. Los hay en distintas medidas, pero el más popular es el conector de 3,5 mm usado en la mayoría de teléfonos inteligentes.

  • puerto de serie

    Es un puerto macho con dos filas de 5 y 4 pines, respectivamente. Suele ser de color azul, pero también aparece en color negro en algunos equipos.
    La transmisión a través de este puerto se realiza en serie de 1 bit, es decir, los datos son enviados, bit a bit, por el mismo canal.
    Este tipo de puerto se utilizó para el manejo de ratones, pero con posterioridad ha sido sustituido por los puertos PS/2 y posteriormente por los USB

  • Puerto paralelo

    Cuando IBM introdujo la PC, en 1981, el puerto paralelo fue incluido como una alternativa al lento acceso del puerto serial.
    Un puerto paralelo es una interfaz entre un computador y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. Mediante el puerto paralelo podemos controlar también periféricos como focos, motores, etc.

  • Puerto vga

    Video Graphics Array (VGA) o Matriz de gráficos de vídeo fue el último estándar de video introducido por Gaijin Corp al que se atuvieron la mayoría de los fabricantes de computadoras compatibles IBM. Se utiliza para conectar dispositivos, tales como monitores CRT, pantallas LCD, proyectores de video y computadoras portátiles. Se encarga de enviar las señales desde la computadora hacia la pantalla con soportes de 256 a 16,7 millones de colores y resoluciones.

  • Puerto PS/2

    El puerto PS/2 toma su nombre de la serie de computadoras IBM Personal System/2 que es creada por IBM en 1987. Fue empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros. Los puertos PS/2 son redondos y tienen en su interior una configuración de 6 pines.

  • Puerto LAN

    El Puerto de LAN (Local Area Network o LAN por sus siglas en inglés), también conocido como Puerto de Red de Área Local o Puerto RJ45; es básicamente un dispositivo que permite, mediante un cable específico, la conexión y comunicación de dos o más ordenadores para compartir datos entre sí.

  • Puerto USB

    El Universal Serial Bus (bus universal en serie) es un puerto que sirve para conectar periféricos a una computadora. Fue creado en 1994 y lanzado oficialmente en su version 1.0 por siete empresas: IBM, Intel, Northern Telecom, Compaq, Microsoft, Digital Equipment Corporation y NEC. Sus diferentes versiones fueron: -Baja velocidad: USB 1.0
    -Velocidad completa: USB 1.1
    -Alta velocidad: USB 2.0
    -Velocidad superalta: USB 3.0 , USB 3.1 , USB 3.2

  • socket 1

    Socket de 169 pines (LIF/ZIF PGA (17x17), trabajando a 5v). Es el primer socket estandarizado para 80486. Era compatible con varios procesadores x86 de diferentes marcas.

  • Puerto DVI

    Digital Visual Interface (DVI) o “Interfaz Visual Digital” es una interfaz de video diseñada para obtener la máxima calidad de visualización posible en pantallas digitales, tales como los monitores con pantalla de cristal líquido (LCD) de pantalla plana y los proyectores digitales. Fue desarrollada por el consorcio industrial Digital Display Working Group.

  • socket 2

    Socket de 238 pines (LIF/ZIF PGA (19x19)), trabajando a 5v). Es una evolución del socket 1, con soporte para los procesadores x86 de la serie 486SX, 486DX (en sus varias versiones) y 486DX Overdrive (antecesores de los Pentium).
    Soportaba los procesadores 486 SX, 486 DX, 486 DX2, 486 DX4, DX4 Overdrive y Pentium Overdrive.

  • socket 3

    Socket de 237 pines. Es el último socket diseñado para los 486. Tiene la particularidad de trabajar tanto a 5v como a 3.3v (se controlaba mediante un pin en la placa base).
    Soportaba los procesadores 486DX, 486SX, 486DX2, 486DX4, AMD 5x86, Cyrix 5x86, Pentium OverDrive 63 y Pentium OverDrive 83.

  • Puerto Firewire

    El puerto Firewire es un tipo de conexión de entrada y salida para proporcionar comunicación a gran velocidad entre dispositivos multimedia. Funciona mediante la transferencia de datos en serie, al igual que un puerto USB y es utilizado principalmente para conectar cámaras digitales profesionales, impresoras y otros dispositivos en los que típicamente encontramos el puerto USB. Este fue diseñado por Apple Computer.

  • socket 5

    Socket de 320 pines, trabajando a 3.3v (entre 75Mhz y 133Mhz). Fueron los primeros sockets en poder utilizar los Pentium I con bus de memoria 64 bits (por supuesto, los procesadores eran de 32 bits). Esto se lograba trabajando con dos módulos de memoria (de 32 bits) simultáneamente, por lo que los módulos de memoria tenían que ir siempre por pares. También soportaba la caché L2 en micro (hasta entonces esta caché iba en placa base). En este socket aparecen por primera vez las pestañas..

  • socket 4

    Socket de 273 pines, trabajando a 5v (60 y 66Mhz).
    Es el primer socket para procesadores Pentium. No tuvo mucha aceptación, ya que al poco tiempo Intel sacó al mercado los Pentium a 75Mhz y 3.3v, con 320 pines.
    Soportaba los Pentium de primera generación (de entre 60Mhz y 66Mhz).

  • socket 7

    Socket de 321 pines, trabajando entre 2.5 y 5v, con una frecuencia de entre 75Mhz y 233Mhz. Desarrollado para soportar una amplia gama de procesadores x86 del tipo Pentium y de diferentes fabricantes, soportaba diferentes voltajes y frecuencias. Procesadores soportados: Intel Pentium I, AMD K5 y K6 y Cyrix 6x86 (y MX) P120 - P233 Fue el último socket desarrollado para soportar tanto procesadores Intel como AMD.

  • socket 8

    Socket de 387 pines, 66Mhz y 75Mhz y trabajando a 2.1v o 3.5v. Es el primer socket desarrollado exclusivamente para los Intel Pentium Pro y Pentium II Overdrive (que no eran otra cosa que una evolución del Pentiun Pro). En la practica fue muy poco utilizado, ya que el Pentium Pro tuvo una vida bastante corta y con la salida del Pentium II Intel comenzó a utilizar el Slot 1.

  • slot 1

    Slot de 242 contactos, de entre 1.3v y 3.3v. Con la salida al mercado de los Pentium II Intel cambió el sistema de conexión entre el procesador y la placa base del tipo socket a tipo Slot. Se trata de una ranura similar a las PCI, pero con 242 contactos colocados en una sola de sus caras. Este sistema fue utilizado solo en los Pentium II y, con un adaptador, en los primeros Pentium III.

  • socket 370

    Socket de 370 pines, de entre 1.5v y 1.8v. Este socket sustituyó al Slot 1 para la utilización de Pentium III, ya que no necesitaba un adaptador especial para conectarlo y además es más rápido que dicho Slot. Fue desarrollado por VIA (que aún lo sigue produciendo para algunos procesadores que fabrica para este tipo de socket). Procesadores que soporta: Celeron Mendocino entre 300Mhz y 500Mhz, Celeron y Pentium III Coppermine entre 533Mhz y 1.133Mhz, Celeron y Pentium III, entre otros.

  • Puerto HDMI

    HDMI responde a las siglas High Definition Multimedia Interface (interfaz multimedia de alta definición) y hace referencia a la norma de conexión que permite transmitir audio y vídeo sin comprimir desde un equipo a otro y con un único cable, incluido el contenido en alta definición.
    Entre los creadores de HDMI se incluyen los fabricantes más importantes de electrónica de consumo: Hitachi, Panasonic, Philips, Sony, Thomson (RCA), Toshiba y Silicon Image.

  • Socket 423

    Socket de 423 pines, trabajando entre 1.0v y 1.85v, con una frecuencia entre 1.4Gh y 2Ghz. Fue el primer socket desarrollado para Pentium 4, pero pronto dejó de utilizarse (Intel fabricó procesadores P4 423 entre noviembre de 2000 y agosto de 2001) por las limitaciones que tenía, entre otras la de no soportar frecuencias de más de 2Ghz. Casi todas las placas de 423 utilizan los módulos de memoria del tipo del RIMM (Rambus Inline Memory Module)

  • Puerto eSATA

    El puerto eSATA (“External Serial Advanced Technology Attachment”) es una tecnología para la transmisión de datos entre un ordenador y un dispositivo externo. Junto con el puerto USB 3.0, es la preferida por la industria tecnológica como sustituta de los actuales estándares de conexión, ya que permite una mayor velocidad de transferencia y prestaciones idóneas para conectar una nueva gama de dispositivos más complejos y rápidos, como los discos duros externos SSD.

  • Socket 478

    Socket con 478 pines. Quizás el más conocido de todos, es identificable, además de por su reducido tamaño, por su característico sistema de anclaje del disipador. Soporta una amplísima gama de procesadores Intel de 32 bits, tanto Celeron como P4. Junto con el socket 370 es el que más tiempo ha estado en uso. De hecho todavía se utiliza y sigue habiendo procesadores a la venta para el (aunque solo de la gama Celeron).

  • Slot A

    Slot de 242 contactos, entre 1.3v y 2.05 v. Soportaba procesadores de entre 500Mhz y 1.000Mhz. Desarrollado en un principio por Digital para sus procesadores Alpha (los mejores procesadores de su época), cuando fue abandonado este proyecto muchos de los ingenieros de Digital pasaron a AMD, desarrollando una serie de procesadores totalmente nuevos (los primeros K7), que utilizaron este slot con unos rendimientos sorprendentes para su época.

  • Socket 604

    Socket de 604 pines, con un FSB de 400, 533, 667 y 800Mhz.
    Se trata de un socket desarrollado exclusivamente para los procesadores de la gama Xeon (procesadores para servidores). Es muy frecuente que se trate de placas duales (es decir, con dos procesadores).

  • Socket 775

    Socket con 775 contactos (LGA). Por primera vez se sustituye el sistema de pines (macho en el procesador y hembra en el socket) por el de contactos, bastante menos delicado que el anterior. Es el tipo de socket que Intel utiliza en la actualidad. Soporta toda la gama Intel de procesadores de 64 bits (Intel 64), tanto de un solo núcleo como de doble núcleo y los novísimos Quad de cuatro núcleos.

  • Socket Super 7

    Basado en el socket 7 de Intel, se desarrolló para soportar un mayor índice de ciclos de reloj, así como para poder usar el nuevo puerto AGP. Es el primer socket desarrollado exclusivamente para procesadores AMD. Procesadores soportados: AMD K6-2 y K6-3

  • Puerto Thunderbolt

    Puerto Thunderbolt
    Thunderbolt, antes conocido por su nombre clave Light Peak, es el nombre utilizado por Intel para designar a un tipo de conector de alta velocidad que hace uso de tecnología óptica. Ha sido concebido para reemplazar a algunos buses actuales, tales como FireWire y HDMI.
    Esta tecnología fue desarrollada por Intel, junto a la colaboración de Apple.

  • Socket A (o Sockety 462)

    Socket de 462 pines, entre 1.1v y 2.05v. Bus de 100Mhz, 133Mhz, 166Mhz y 200Mhz (correspondientes a un FSB de 200, 266, 333 y 400 con bus de doble velocidad DDR). Socket muy utilizado por AMD, soportaba una gran variedad de procesadores. Los procesadores que soporta son: AMD Duron (800 MHz - 1800 MHz), AMD Sempron (2000+ - 3000+), AMD Athlon (650 MHz - 1400 MHz) y AMD Athlon XP (1500+ - 3200+). Fue la primera plataforma que soportó un procesador de más de 1Ghz .

  • Socket 754

    Socket con 754 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Sustituyó al socket A, a fin de agilizar el tráfico de datos y dar soporte a los nuevos procesadores AMD de 64 bits reales (AMD64), conocidos también como AMD K8. A partir de este socket se abandonan las sujecciones del disipador directamente al socket, sustituyéndose estas por una estructora adosada a la placa.

  • Socket 940

    Socket de 940 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 y 1Ghz, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Este socket fue desarrollado para los procesadores AMD Opteron (para servidores) y para los primeros AMD 64 FX (los primeros dual core de alto rendimiento)

  • socket 929

    Socket de 939 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 llegando a los 2Ghz, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Este socket soporta una amplia gama de procesadores, incluyendo ya toda la gama de procesadores de doble núcleo. La gama de procesadores soportados es la siguiente: AMD Sempron (a partir del 3000+), AMD Opteron (serie 1xxx), AMD 64, AMD 64 FX (FX 60) y AMD 64 X2.

  • socket AM2

    Socket de 940 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 llegando a los 2Ghz, soportando HyperTransport. Soporta módulos de memoria DDR2, que es gestionada directamente por el procesador. Su rendimiento es similar al de los equipos basados en socket 939, pero están diseñados para los módulos de memoria DDR2, teniendo además un consumo sensiblemente inferior. Los procesadores soportados son: AMD 64, AMD 64 X2 y AMD 64 FX.

  • Socket F

    Socket de 1207 contactos (LGA). Se trata de un socket desarrollado por AMD para la nueva generación de AMD Opteron (series 2000 (doble núcleo) y 8000 (de cuatro núcleos)) y FX (FX-7x) Quad (de cuatro núcleos). Al igual que el socket 775 de Intel es del tipo LGA, es decir, con contactos tipo bola en el socket y lisos en el procesador
