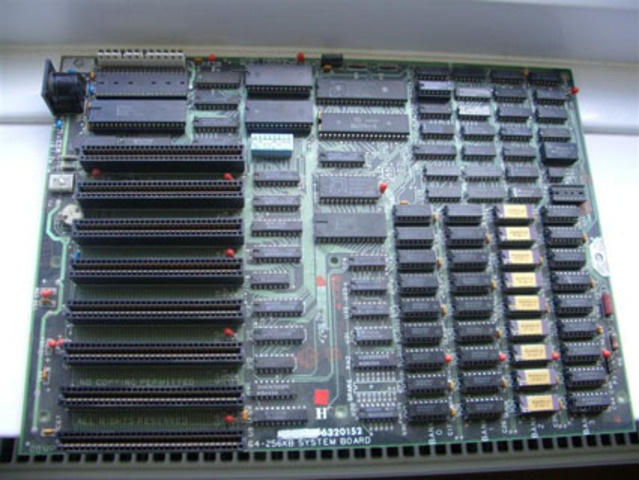

XT
Es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado -

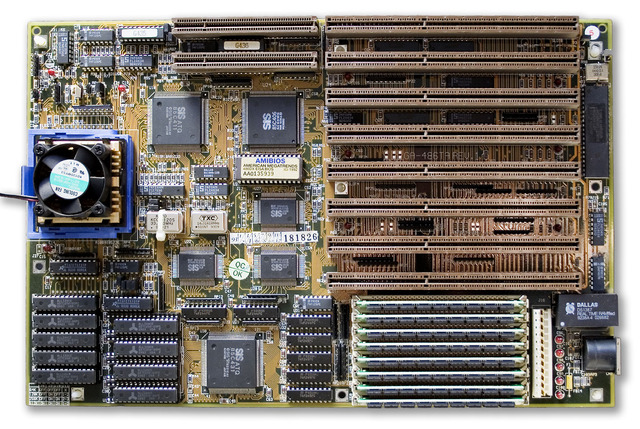

AT
uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995. -

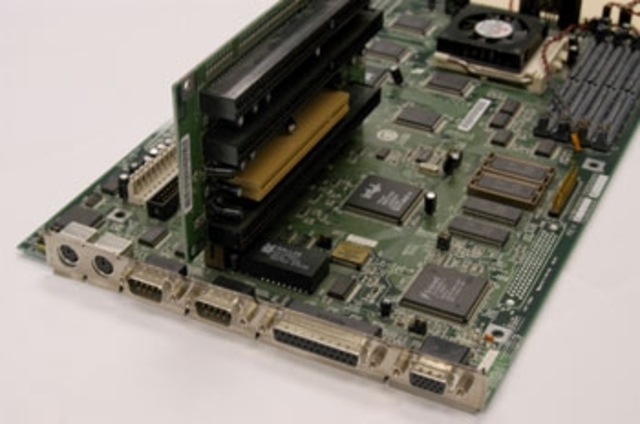

LPX
Similares a las Baby-AT, pero los slots de expansión no se encuentran sobre la placa base, sino en un conector especial en el que están pinchadas, la riser card. Las tarjetas van paralelas a la placa bases y su único inconveniente es que la riser card no suele tener más de dos o tres slots de expansión. -

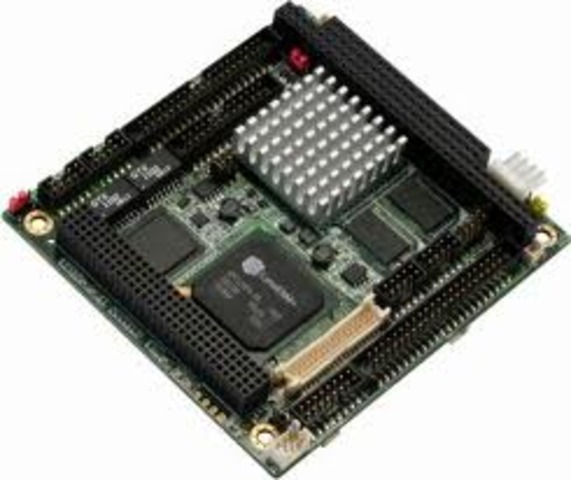

PC/104
El PC/104 está diseñado para aplicaciones específicas, como adquisición de datos o sistemas de control industrial.
La arquitectura de la placa base no es la típica placa de circuitos integrados (backplane) en el que van insertados los componentes; en lugar de eso, los componentes se encuentran en módulos que son apilados unos encima de otros. El tamaño estándar es de 90.17 mm × 95.89 mm. La altura depende del número de módulos conectados. -

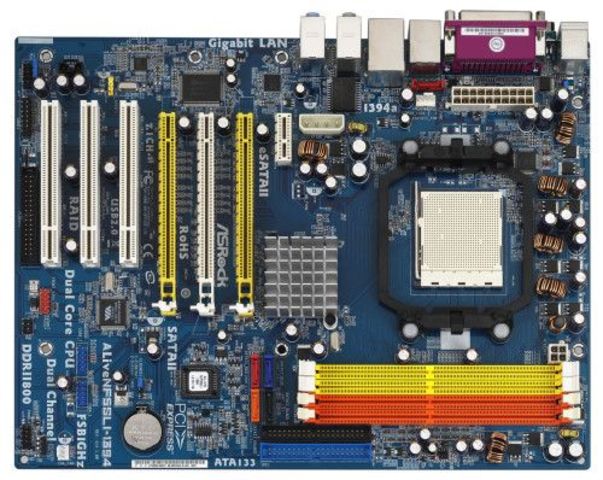

ATX
Creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño. -

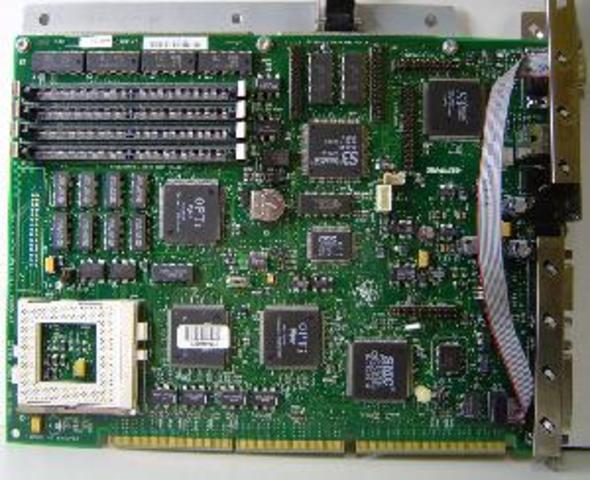

NLX
La placa madre NLX aparece en 1997 diseñado por Intel en colaboración por IBM, es un diseño nuevo de tarjeta madre que incluye las mejoras y ventajas del ATX, los conectores del puerto serie, paralelo, teclado, ratón etc. están colocados en la parte posterior de la tarjeta madre. Soporte para las nuevas tecnologías tales como AGP, USB para permitir fácil acceso a los componentes. Esta diseñado para facilitar el mantenimiento típicamente de 8.8 por 13 pulgadas. -

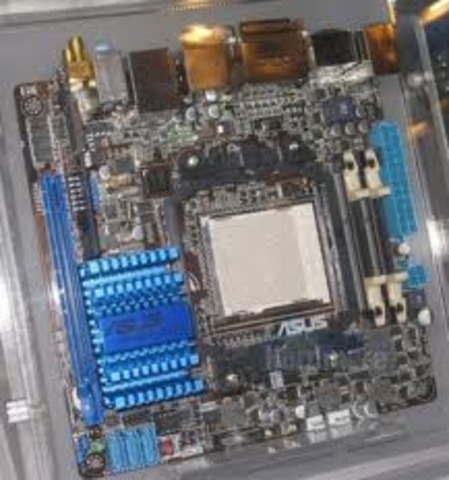

ITX
Con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP. -
UTX
-

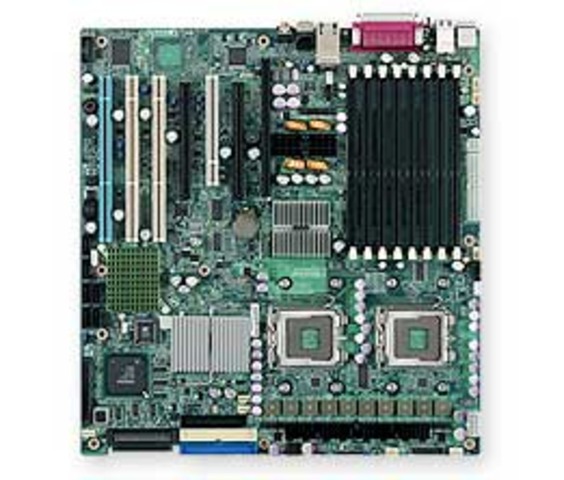

ETX
La solución ETX divide el sistema de placa madre en dos
partes físicas totalmente diferenciadas:
MÓDULO ETX: muy pequeño, de medidas 4.5” x 4”,
donde se encuentra el sistema CPU i el núcleo ASIC.
PLACA BASE: incluye todos los conectores de entrada y
de salida y algunas funciones suplementarias. -

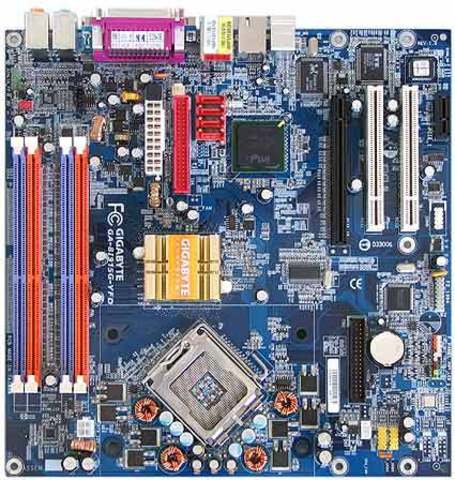

BTX
Retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX. -

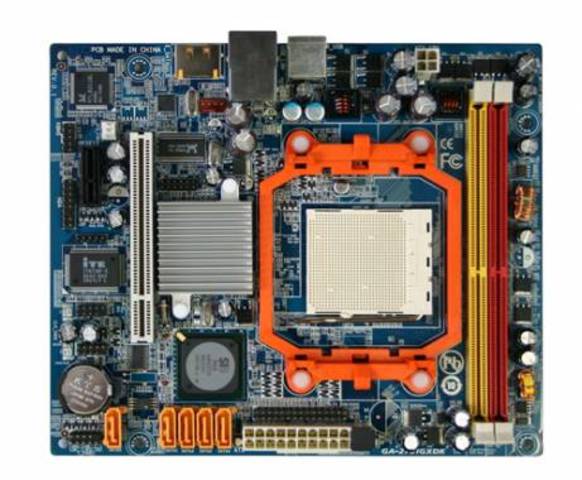

DTX
Destinadas a PCs de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2. -

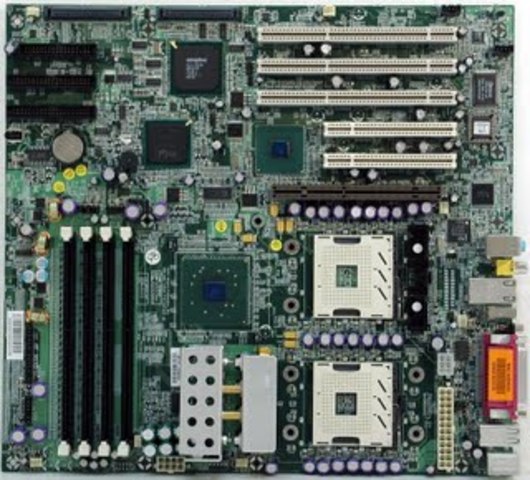

WTX
WTX era un especificación de factor de forma de placa madre en el bientre a sido parida introducida por Intel en CA en septiembre de 1998, para su uso en alta gama, multiprocesador, servidor múltidiscos duros y estaciones de trabajo.
