PRIMER HITO
La historia de las tarjetas madres comienza cuando William Shockley, Walter Brattain y John Bardeen, científicos de los laboratorios Bell, muestran su invento, el transistor amplificador de punto-contacto, iniciando el desarrollo de la miniaturización de circuitos electrónicos. -
SE EVITA EL USO DE CABLES
Dummer, un británico que presentó sobre la utilización de un bloque de material sólido que puede ser utilizado para conectar componentes electrónicos sin cables de conexión. -
PRIMER CIRCUITO INTEGRADO
Fairchild anuncia el primer circuito integrado, Con estos inventos se comienza a trabajar en la computadora con una tarjeta, -
FORMATO XT

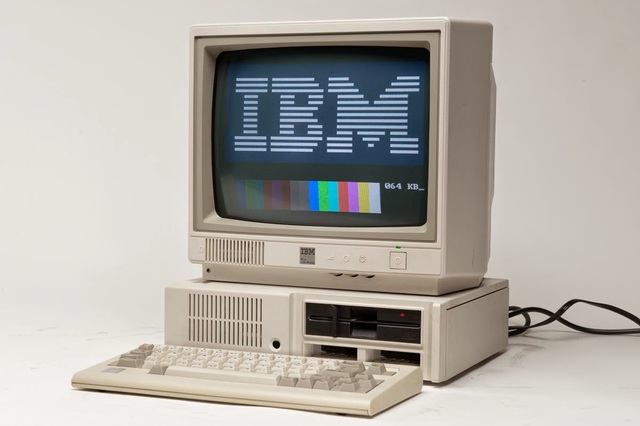

XT (sigla en inglés de eXtended Technology, «tecnología extendida») es el formato de la placa base de la computadora IBM PC XT (modelo 5160), lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado. -
FORMATO AT

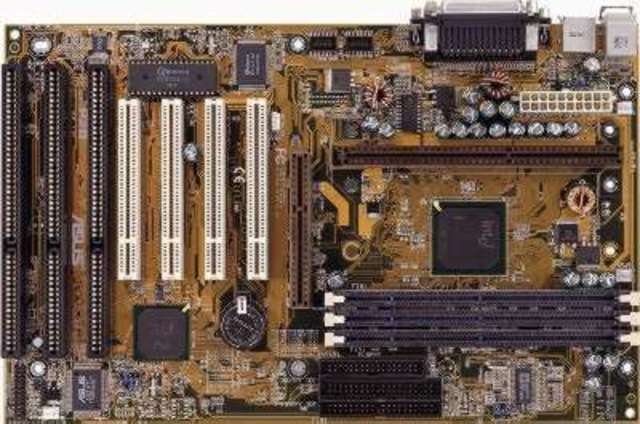

AT (Advanced Technology, «tecnología avanzada») es uno de los formatos más grandes de toda la historia de la PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.
Dos tipos:
AT: 305 × 305 mm (IBM)
Baby-AT: 216 × 330 mm
AT: 305 × 305 mm (IBM)
Baby-AT: 216 × 330 mm -
SMART MODULE
Formato de placas base reducido creado por la compañía Digital-Logic. Se utiliza en sistemas embebidos y ordenadores de abordo. -
FORMATO ATX

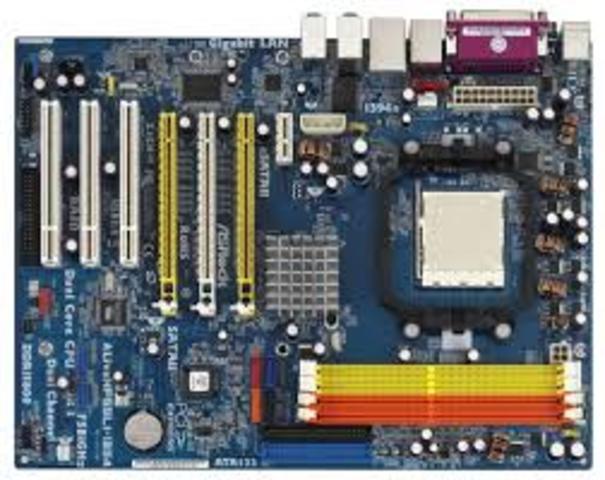

ATX (Advanced Technology eXtended, «tecnología avanzada extendida») fue creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel E/S y definió un conector de 24 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.
Hay cuatro tipos:
ATX: 305 × 244 mm (Intel)
microATX: 244 × 244 mm
FlexATX: 229 × 191 mm
MiniATX: 284 × 208 mm -
FORMATO ITX

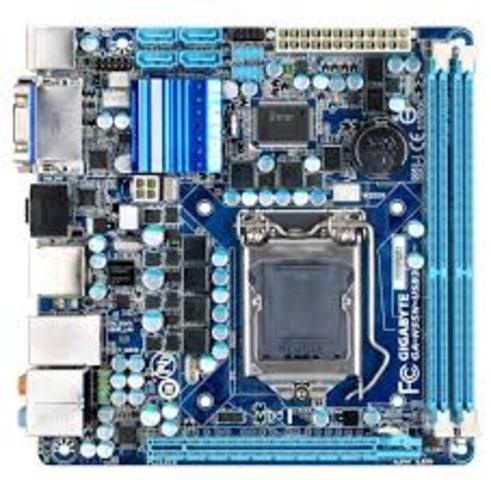

ITX (Integrated Technology eXtended), con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP.
Hubo cuatro diferentes:
ITX: 215 × 195 mm (VIA)
Mini-ITX: 170 × 170 mm
Nano-ITX: 120 × 120 mm
Pico-ITX: 100 × 72 mm -
FORMATO BTX
BTX fue retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX.
Cuatro diferentes:
BTX: 325 × 267 mm (Intel)
Micro BTX: 264 × 267 mm
Pico BTX: 203 × 267 mm
Regular BTX: 325 × 267 mm -
FORMATO DTX
DTX eran destinadas a las PC de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2.
Hay cuatro tipos:
DTX: 248 × 203 mm (AMD)
Mini DTX: 170 × 203 mm
Full DTX: 243 × 203 mm -
LPX
Similares a las Baby-AT, pero los slots de expansión no se encuentran sobre la placa base, sino en un conector especial en el que están pinchadas, la riser card. Las tarjetas van paralelas a la placa bases y su único inconveniente es que la riser card no suele tener más de dos o tres slots de expansión. -
