Concepto de placa base modular
• Finales de los 80.
• Ingeniero de IBM Patty McHugh la bautizo como “Planar”.
• Contenía la CPU y la RAM.
• Simplifico el cambiar de componentes; solo era necesario instalar un nuevo driver sin tener que cambiar todo el firmware.
• Cualquiera con mínimos conocimientos podía comprar un nuevo componente e instalarlo el mismo. -
Transistor amplificador de punto-contacto.
• Por los científicos William Shockley, Walter Brattain y John Bardeen
• Impulsa el desarrollo de la miniturización de circuitos electrónicos. -
Filosofía del circuito integrado
• Geoffrey William Arnold Dummer, ingeniero electrónico británico.
• Presentó la proposición de utilizar un bloque de material solido que puede ser utilizado para conectar componentes electrónicos sin cables de conexión. -

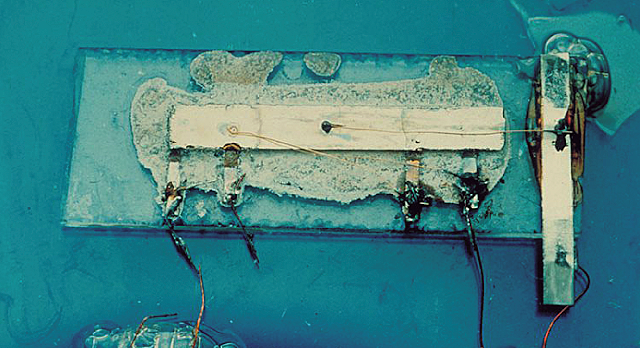

Primer circuito integrado comercial
• Anunciado por Fairchild Semiconductor.
• Incentivando la competencia por espacios cada vez mas reducidos y la miniaturización. -

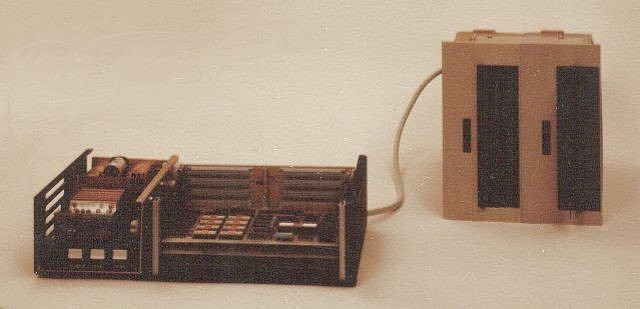

MYCRO 1 (Oslo, Noruega)
• Se fabrica la primera microcomputadora de “tarjeta unica”.
• Por la empresa Norsk Data Industri.
• Contaba con un microprocesador Intel 8080.
• Integraba el sistema operativo MYCROP. -
Segunda placa base. KIM-1
Keyboard Input Monitor (Monitor de Entrada de Teclado). Era un pequeño kit de microcomputador basado en el microprocesador 6502, desarrollado por MOS Technology, Inc. -

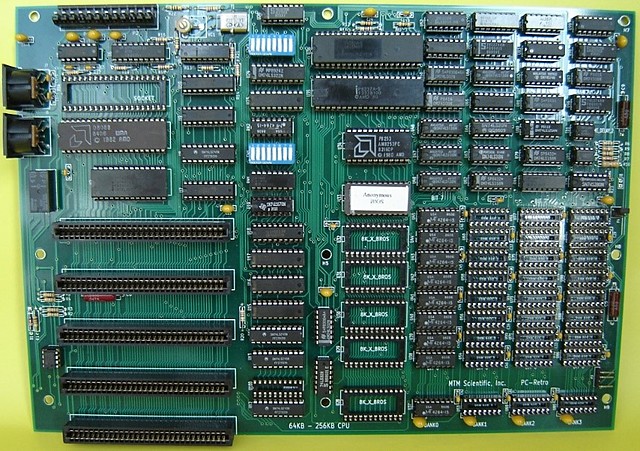

IBM 5150 “Breadboard”
• Placas con múltiples bahías de conexión con cables que hacían puente entre los componentes.
• Puertos para el teclado.
• Ranuras de expansión.
• Generador de reloj 8284A.
• Controlador de interrupciones 8259A.
• Controlador de bus 8288.
• Problemática: cada vez que se quería cambiar algo era necesario reescribir el firmware. -
FORMATO eXtended Technology: (XT) tercera placa base
Es un factor creado por IBM para su primer ordenador personal, sus dimensiones eran 8,5" pulgadas o 216 ' X 279 mm. Creado para su primera computadora hogareña. -
FORMATO: (FullSize AT), cuarta placa base
El factor de forma AT (Advanced Technology) es el formato de placa base empleado por el IBM AT y sus clones en formato sobremesa completo y torre completo. Su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo. -

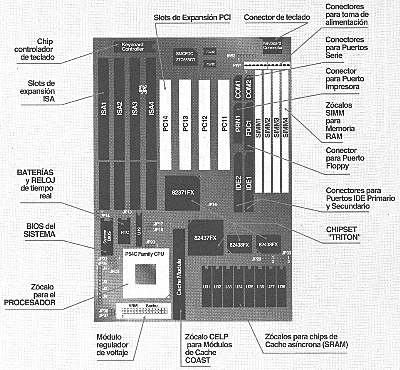

FORMATO: BabyAt
Fue introducida en el mercado en 1985 por IBM.
• Las placas base construidas según este diseño fueron las primeras en incluir conectores para distintos puertos (paralelo, serial, etcétera) integrados en su parte trasera y conectados internamente. -
Concepto de placa base modular
• Introducido a finales de los 80.
• Ingeniero de IBM Patty McHugh la bautizo como “Planar”.
• Contenía la CPU y la RAM.
• Simplifico el cambiar de componentes; solo era necesario instalar un nuevo driver sin tener que cambiar todo el firmware.
• Cualquiera con mínimos conocimientos podía comprar un nuevo componente e instalarlo el mismo. -

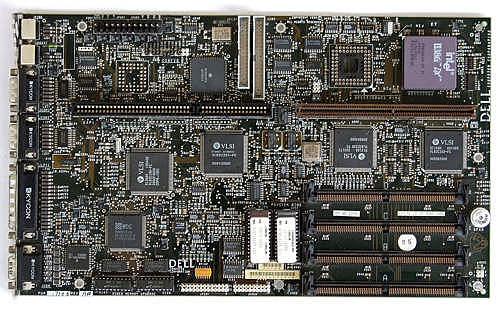

FORMATO Low Profile eXtension: LPX
• Originalmente desarrollado por Western Digital, era un formato de placa base vagamente definido (factor de forma), ampliamente utilizado en la década de 1990.
• Se convirtió en omnipresente en la mayoría cajas de ordenadores con anterioridad a la norma ATX, a pesar de que la real AT y Baby AT factores de forma de suministro de energía eran más grandes en tamaño. -

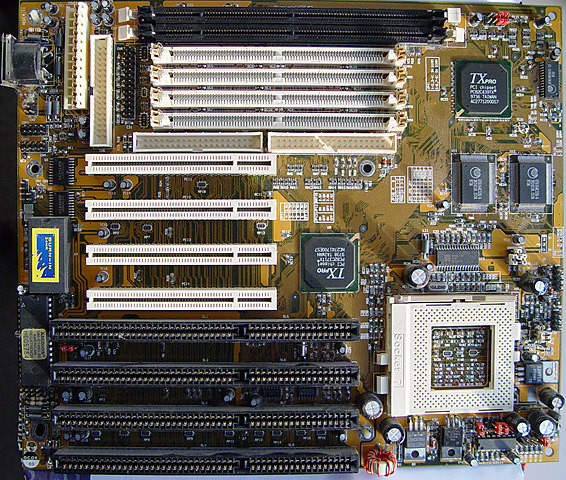

FORMATO: TX
Esta historia se remonta a la época del lanzamiento de los conjuntos de chips Intel 430 VX e Intel 430 TX, cuando los usuarios buscaron placas base con estos conjuntos de chips (VX y TX) y encontraron VX Pro y TX Pro en el mercado. Dado que el procesador Pentium Pro se lanzó al mismo tiempo, muchos creían que estaban comprando una placa base más avanzada, con un mejor conjunto de chips que los de Intel, ya que Pentium Pro era más avanzado que el procesador Pentium. -
FORMATO Advanced Technology Extended: ATX
• Se desarrolló como una evolución del factor de forma de Baby-AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema.
• Este fue creado por Intel en 1995, la versión más reciente es la 2.2 publicada en 2004.
• Tiene un tamaño de 305 mm x 244 mm (12" x 9.6"). Esto permite que en algunas cajas ATX quepan también placas Boza MicroATX.
• También poseen un sistema de desconexión por Software. -

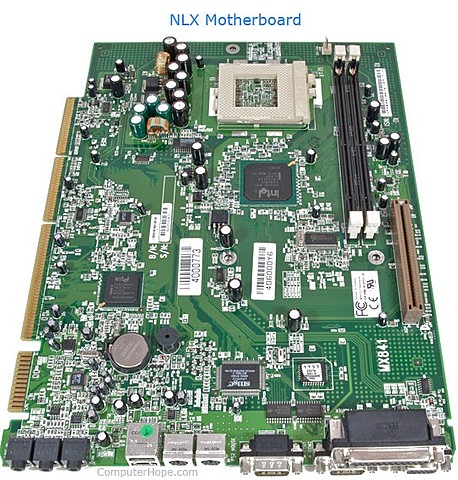

FORMATO: NLX (New LowProfile Extended)
• De la mano de Intel.
• Reemplaza al formato LPX.
• Provee total compatibilidad a la hora de cambiar de placa entre distintos fabricantes de la misma, así como de cambiar algún componente.
• Soporta los procesadores de gran tamaño.
• Inclusión de USB.
• La placa base se conecta a la “rise card” y no al revés como en LPX.
• La placa no tiene ningún cable lo que vuelve fácil el remover algún cable o conector.
• Soporte a modelos de memoria DIMM o RIMM. -

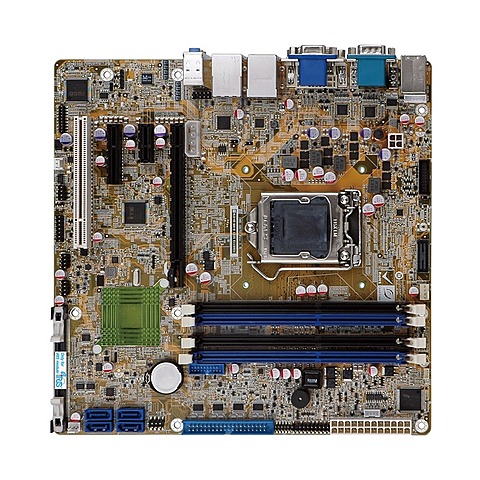

FORMATO: Micro-ATX
•Fue introducido por Intel para proporcionar unos sistemas más pequeños y de menor coste.
•Dimensiones de 244 x 244 mm
•Suelen tener espacio para la instalación de 5 tarjetas de expansión. -
FORMATO: WTX (Workstation Technology Extended)
• De la mano de Intel.
• Un formato para servidores y estaciones de trabajo.
• Las placas tienen un tamaño máximo de 356x425 mm.
• Permite soporte para varios procesadores y los componentes para una estación de trabajo o servidor.
• Actualmente no se encuentra en uso. -

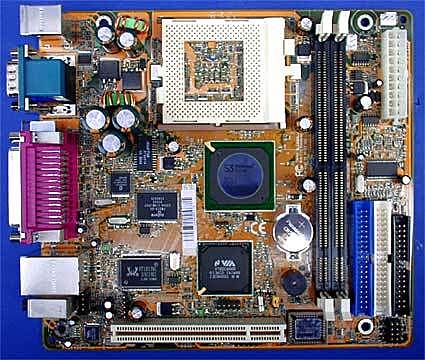

FORMATO: Flex-ATX
•Intel desarrolló un nuevo formato de menor coste y tamaño: FlexATX.
•Tiene un tamaño máximo de 229x191 mm.
•Es compatible con sus predecesores.
•El reducido tamaño de este formato obliga a reducir el número de slots para tarjetas PCI a un máximo de 3. -
FORMATO: ITX
•La empresa VIA, en un intento por promocionar su procesador C3 y con la creciente popularización de los PCs de tamaño reducido desarrolla el formato ITX.
•Una placa mini-ITX no es más que una Flex-ATX llevada a su mínimo tamaño posible (170x170mm) y adaptada especialmente para el procesador C3 de VIA. -
FORMATO: BTX (Balanced Technology Extended)
Propuesta por intel como evolución de el formato ATX.
Este estándar fue cancelado en el 2006 por el mismo intel. Motivos de cambio: • Este estándar no subministraba la suficiente energía a los componentes.
• Tuvo poca aceptación por parte de los consumidores.
• El estándar BTX permite, además, dos posibles alturas para la caja: tipo I y tipo II. Las tipo I serán de 10 cm de altura, y admitirán tarjetas de tamaño normal. Ventajas: • Mayor refrigeración.
• Diseño estructural. -
Period: to
FORMATO EN DESARROLLO: DTX
• Anunciado el 10 de Enero.
• Formato en desarrollo propuesto por AMD.
• Su objetivo son los sistemas de pequeño tamaño, dimensiones de 203x204 mm.
• Existen también una variación del formato de 203x170 mm (llamada mini-DTX).
• Permite máximo 2 slots de expansión, siendo uno de ellos PCI-Express compatible con ATX.
• Costes de producción muy bajos. -
Micro ATX: Gigabyte micro ATX B450M DS3H.
Es una placa base creada por la empresa Gygabyte, compatible con procesadores AMD, además de que tiene un circuito integrado AMD B450. -
ATX: Intel ATX DP35DP, S-775
Tarjeta madre creada por la empresa Intel para uso de procesadores de la misma empresa, cuenta con Socket de procesador: LGA 775 y Circuito integrado: Intel P35, entre sus características principales. -

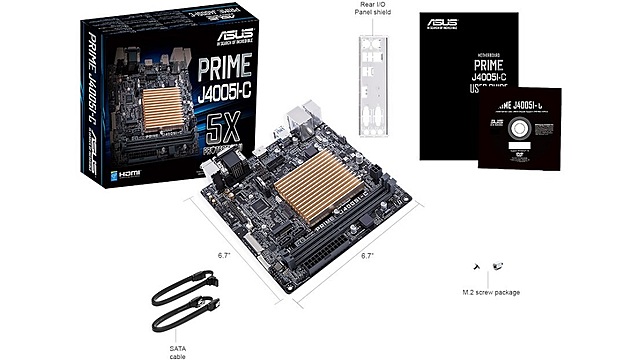

ITX asus mini itx prime j4005i-c
• Dimensiones de 170 x 170 mm.
• Ofrece dos ranuras para memoria RAM DDR4 (máximo 8 GB a 2.400 MHz), dispone de conectores SATA III y M.2, puertos USB 3.0 y cuenta con sonido integrado.
• Tiene dos núcleos funcionando a 2 GHz en modo normal y 2.7 GHz en modo turbo. -

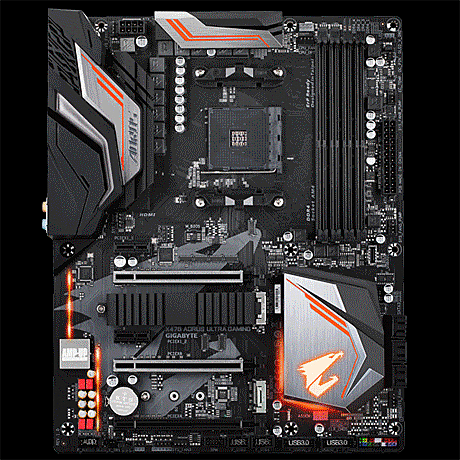

Gigabyte X470 Aorus Ultra Gaming
Esta placa es perfecta para montar una configuración Gamer de última generación y rendimiento óptimo.
Es compatible con los procesadores AMD Ryzen de socket AMD AM4 y admite memoria RAM DDR4, tarjetas gráficas con la norma PCI-Express 3.0 y discos duros y SSD de formato SATA (6 Gbps) y M.2 (SATA y PCI-E NVMe). Características:
Familia de procesador: AMD.
Socket de procesador: Socket AM4.
Circuito integrado: AMD X470.
Memoria interna, máxima: 64 GB.
Tipo de memoria: DDR4-SDRAM. -
Micro ATX:B365MHC
•Es perfecto para ejecutar tareas de oficina, navegar por la web y mirar vídeos en línea.
•Incluyen hasta 32 GB de memoria DDR4 a 2666 MHz, LAN GbE con protección contra sobretensiones Super LAN para una mayor capacidad de ancho de banda.
