Evolución del dispositivo básico de construcción de las computadoras

  • Pascalina

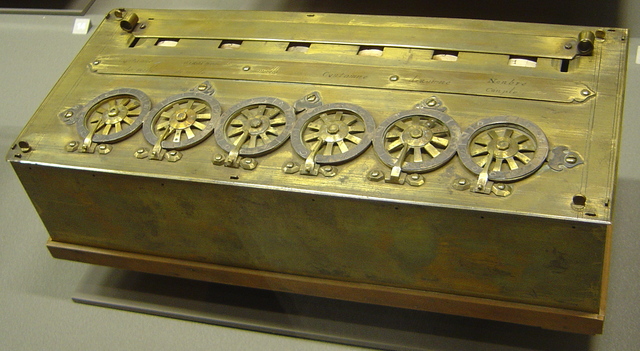

    Pascalina
    En el año 1642 Blaise Pascal construyo una maquina sumadora llamada pascalina con el proposito de ayudar a su padre y a sus colegas a cobrar impuestos.
    Mediante una manivela se hacía girar las ruedas dentadas. Para sumar o restar no había más que accionar la manivela en el sentido apropiado, con lo que las ruedas corrían los pasos necesarios.
  • Period: to

    Generacion Cero

  • Maquina diferencial

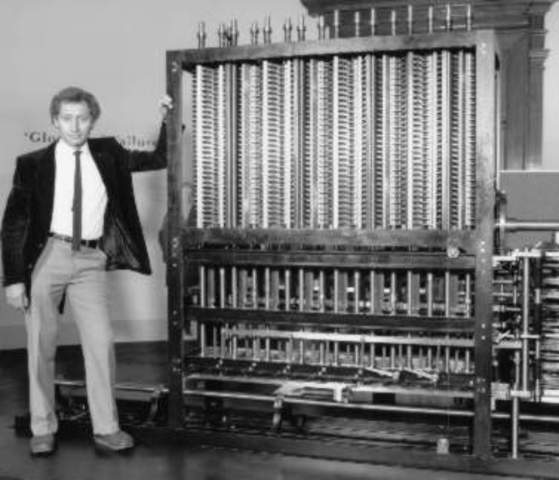

    Maquina diferencial
    La máquina diferencial de Babbage, utilizaba tarjetas perforadas para la introducción de datos y una compleja red de engranajes que permitían la impresión en papel de los resultados. El diseño de la máquina analítica incluye la mayoría de las partes lógicas de un ordenador actual: el "almacén", el "taller", el "control", la "entrada" y la "salida".
    la máquina analítica tenía un propósito general, podía ser programada por el usuario.
  • Maquina de censos

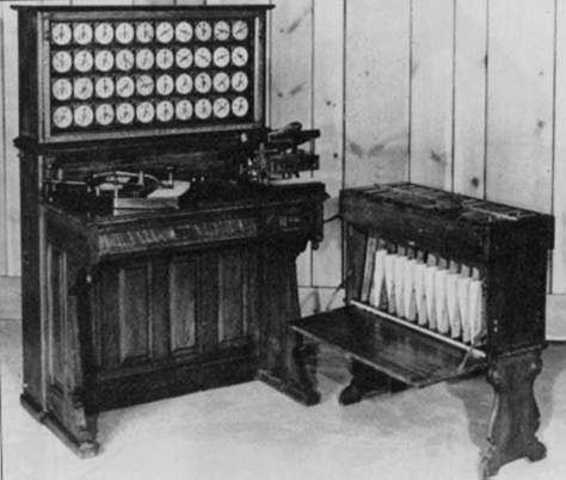

    Maquina de censos
    Herman Hollerith gano un concurso hecho por el gobierno de los Estados Unidos para e.Dichas fichas eran leídas por una máquina tabuladora, llamada máquina de censos . Consistia en un sistema de tarjetas perforadas las cuales corrían por unos cepillos y cuando la máquina detectaba mediante un baño de mercurio un orificio, se cerraba un circuito eléctrico haciendo que aumecontrar un metodo que permitiera hacer los censos con mayor facilidad.
  • Relevadores o Reles

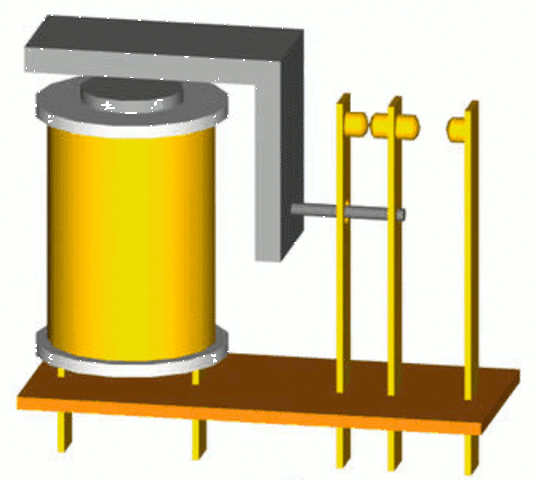

    Relevadores o Reles
    Konrad Zuse ideó una serie Z, las cuales eran calculadores programables. Sinembargo eran inmensamente grandes, con miles de circuitos, cintas magnéticas y piezas de precisión. Durante la segunda serie, Z-2, empezó a utilizar un sistema de relés, ideado por Claude Shannon.los reles funcionaban como interruptores electricos.
  • ABC

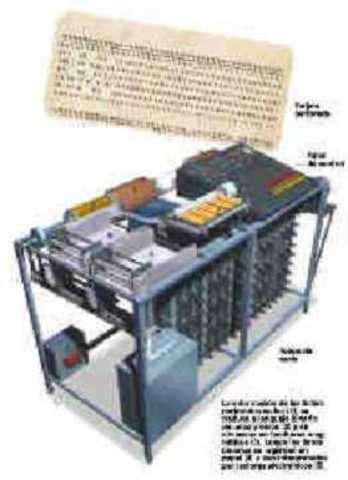

    ABC
    John Vincent Atanasoff era un físico que hizo una maquina que funcionara con tubos de vacio llamada ABC. Dicha maquina operaría utilizando el sistema binario y funcionaria de manera diferente que las anteriores calculadoras mecanicas. Se podría decir que es el primer ordenador electrónico digital. Podía realizar ecuaciones lineales y funcionaba mediante 45 válvulas de vacío; pero nunca fue totalmente operativo debido a que Atanasoff fue llamado por el ejército para ingresar en la Naval Ordenance
  • ENIGMA Y COLOSSUS

    ENIGMA Y COLOSSUS
    La segunda Guerra mundial influyo mucho en el desarrollo del sistema de computo. Enigma y Colossus fueron computadoras diseñadas para interceptar las señales de radio de los enemigos y descifrar los mensajes ocultos. Aunque su invencion fue en 1943, forman parte de la primera generacion de computadoras por el uso de bulbos.
  • Mark I

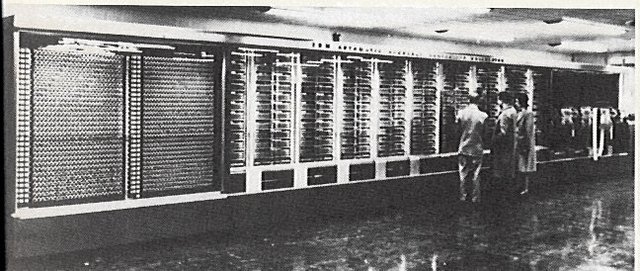

    Mark I
    Howard Aiken construyo una maquina en Harvard llamada Mark I utilizando Relevadores. Tenía 72 palabras de 23 dígitos decimales cada una, y un tiempo de instrucción de 6 seg. Sus entradas y salidas eran papel perforado.
  • Period: to

    Primera Generacion

  • ENIAC

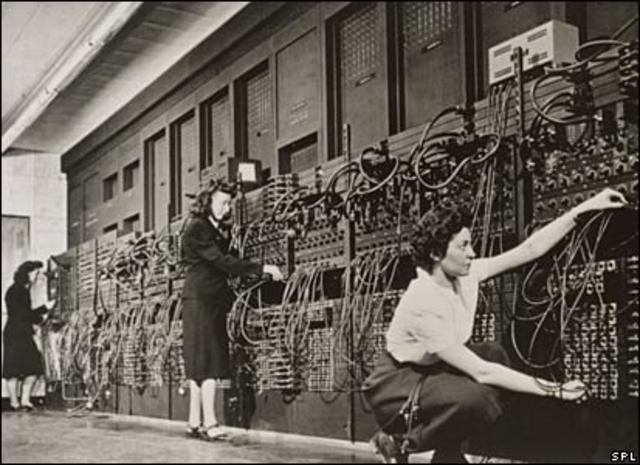

    ENIAC
    John Mauchly y uno de sus alumnos, un joven ingeniero obtienen un subsidio de la armada para construir una computadora electrónica, que llamaron ENIAC. Tuvo dos ventajas principales, velocidad elctronica y precision de principio digital.
    La computadora consistía de 18000 válvulas de vacío y 1500 relés. Consumía 140 KW/h y pesaba 30 toneladas. Tenía que ser programada manualmente mediante clavijas.Su hardware electrónico era 10 veces más rápidos que los del analizador diferencial.
  • ProyectoTransistores

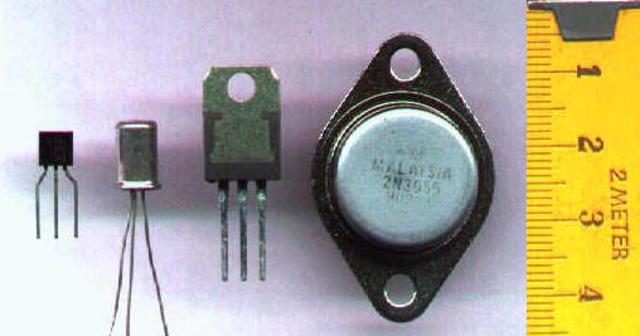

    ProyectoTransistores
    William Shockley, John Bardeen y Walter Brattain, de los laboratorios Bell, inventaron la resistencia de transferencia, comúnmente conocida como Transistor. El concepto estuvo basado en el hecho de que el flujo de electricidad a través de un sólido puede controlarse agregándose impurezas con las configuraciones electrónicas adecuadas. Aunque se empezaron a idear los transistores no fueron puestos en practica.
  • Whirlwind

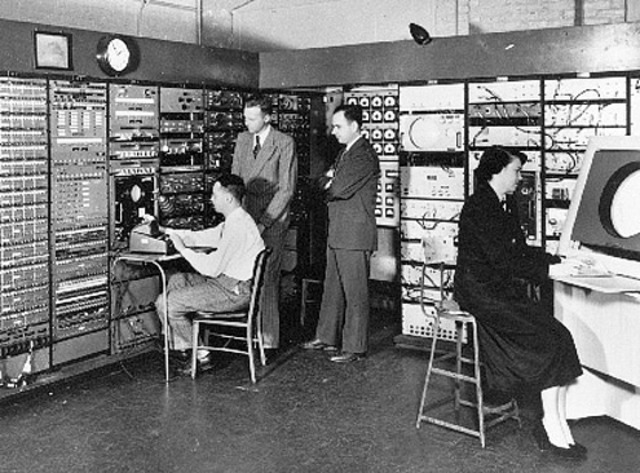

    Whirlwind
    Jay Forrester construye la computadora Whirlwind en el MIT. Contenía 5000 válvulas, palabras de 16 bits, y estaba específicamente diseñada para controlar dispositivos en tiempo real.

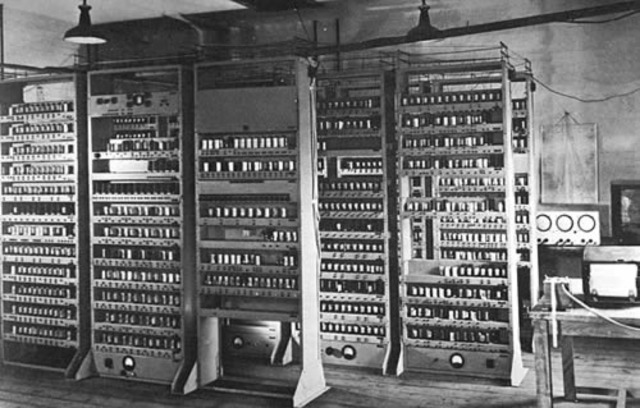

  • EDSAC

    EDSAC
    Era una computadora de programa almacenado, que fue diseñada por Maurice Wilkes. Esta fue propuesta especialmente para resolver problemas reales, y pudo resolver variedad de cálculos. La EDSAC tenía 512 palabras de 17 bits.
  • MANIAC I

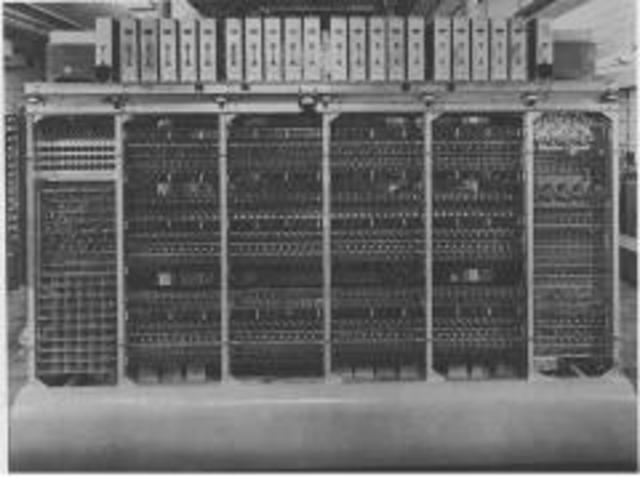

    MANIAC I
    En el laboratorio de Los Alamos, se empieza a construir la computadora MANIAC I, que se terminó en Marzo de 1952. Esta computadora tenía un tambor auxiliar de 10.000 palabras de 40 bits en paralelo, y la unidad de entrada/salida tenía una cinta de papel de 5 canales, un drive de cinta de un solo canal, y también una impresora de línea.

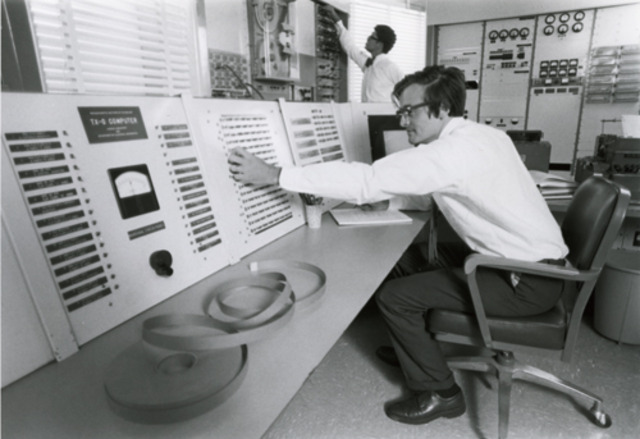

  • TX-0

    TX-0
    La primera computadora puramente basada en transistores fue la TX-0 (Transitorized eXperimental computer 0), en el MIT. Esta fue un dispositivo usado para probar la TX-2. Uno de los ingenieros trabajando en este laboratorio, Kenneth Olsen, abandonó el laboratorio para formar la compañía DEC.
  • Period: to

    Segunda Generacion

  • IBM 360

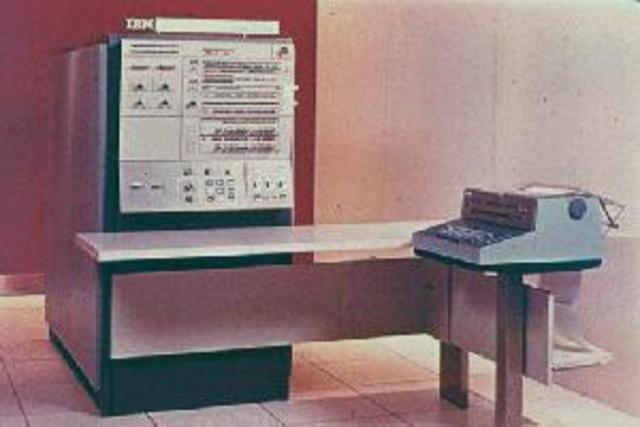

    IBM 360
    aparece el primer modelo de la computadora IBM 360. IBM había construido una versión con transistores de la 709, llamada IBM 7090, y posteriormente la 7094. Esta tenía un ciclo de instrucción de 2 microsegundos, y 32K palabras de 36 bits. Estas computadoras dominaron la computación científica en los '60s. IBM también vendía una computadora orientada a negocios llamada IBM 1401.
  • Circuito Integrado

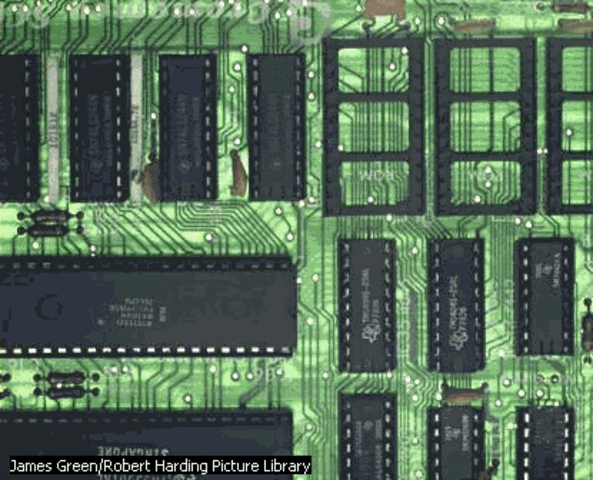

    Circuito Integrado
    en los circuitos integrados se colocan miles de componentes electrónicos en una integración en miniatura. Las computadoras nuevamente se hicieron más pequeñas, más rápidas, desprendían menos calor y eran energéticamente más eficientes. La invención del circuito integrado permitió que docenas de transistores se pusieran en el mismo chip. permitió construir computadoras más pequeñas, rápidas y baratas que sus predecesores con transistores.
  • Period: to

    Tercera Generacion

  • Fairchild

    introduce un chip que contenía una ALU de 8 bits: el 3800.
  • CDC 7600

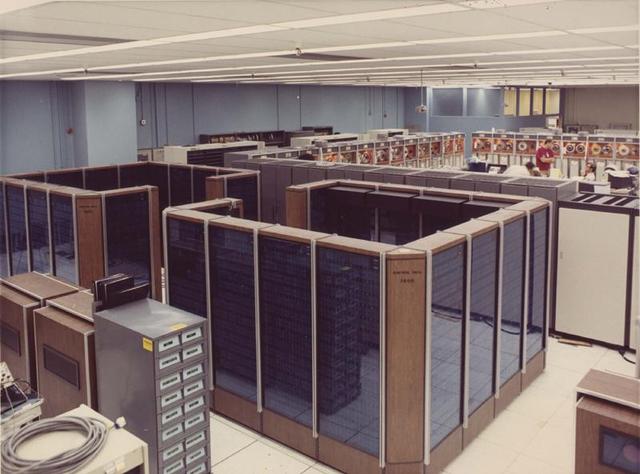

    CDC 7600
    Gordon Moore, Robert Noyce y Andy Grove establecen la compañía Intel, que en un principio se dedica a fabricar chips de memoria. En este mismo año, la computadora CDC 7600 logra la velocidad de 40 Mflops..
  • MOS

    MOS (Metal-Oxide semiconductor) para circuitos integrados más pequeños y baratos.
  • Primer Microprocesador (4004)

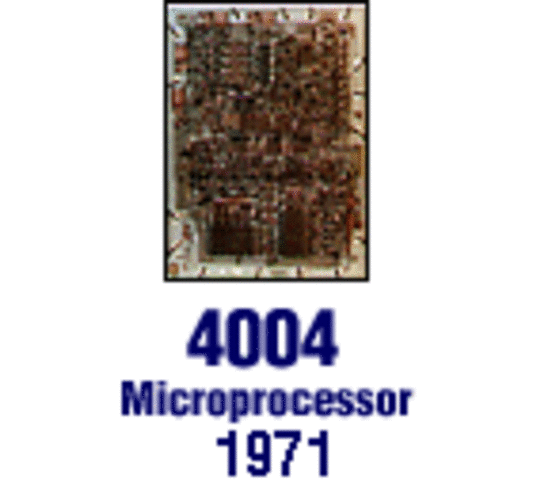

    Primer Microprocesador (4004)
    En 1971, Intel lanza el microprocesador de 4 bits 4004, el primer microprocesador en un solo chip. Tenía una potencia similar al ENIAC, con un coste bajo (200 dólares) y ocupa muy poco (12 mm2).
  • 8008

    Intel fabrica el 8008, primer microprocesador de 8 bits (que es reemplazado por el 8080, debido al límite de memoria de 16k impuesto por los pins en el chip).
  • 8080

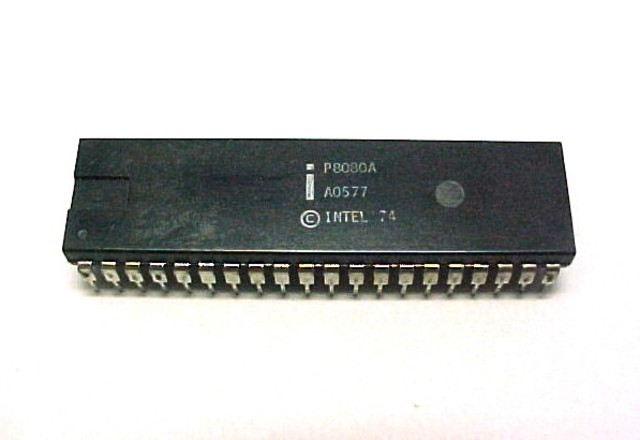

    8080
    Velocidad de Reloj: 2 MHz. 8 bits 6.000

    Ancho de Bus: 64 KBytes

    Numero de Transistores: 10 veces las (6 micras)
  • 8085

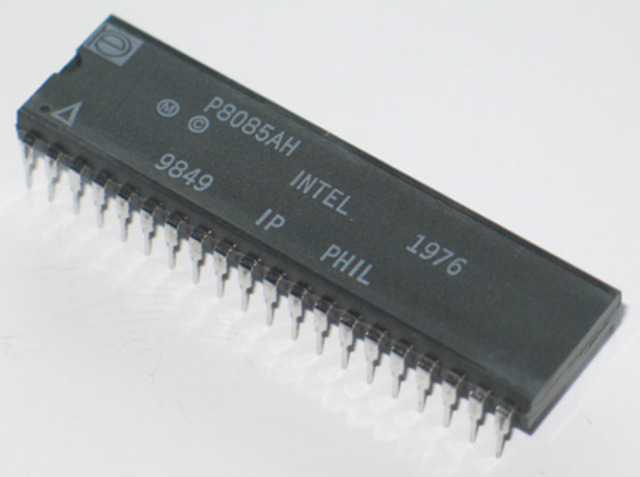

    8085
    Intel produce el 8085, un 8080 modificado con algunas características extra de entrada/salida. Poco más tarde, Motorola introduce el procesador 6800, que era una computadora de 8 bits comparable al 8080. Fue utilizada como controlador en equipos industriales. Fue seguido por el 6809 que tenía algunas facilidades extra, por ejemplo, aritmética de 16 bits.
  • 8088

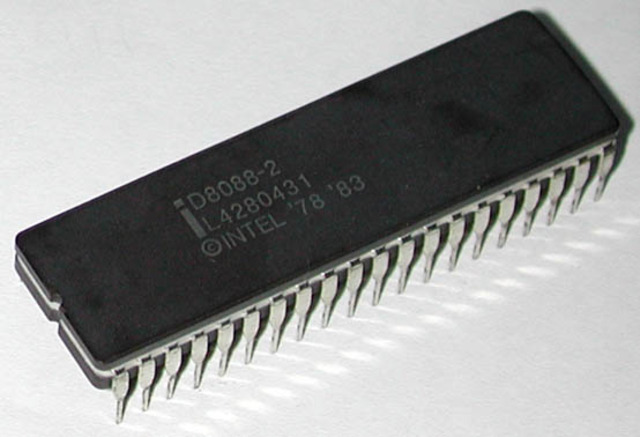

    8088
    Intel desarrolla el 8088 y el 8086, con la posibilidad de multiplicar y dividir. Son prácticamente iguales, pero el bus del 8088 es de 8 bits, mientras que el del 8086 es de 16 bits.
  • 68000

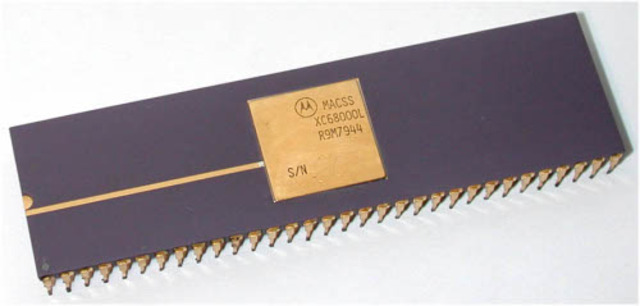

    68000
    Motorola introduce el procesador 68000 que sería más adelante el soporte para las computadoras Macintosh, Atari, Amiga y otras computadoras populares. Este procesador no era compatible con el 6800 o el 6809. Es un híbrido entre arquitecturas de 16 y 32 bits, y puede direccionar 16 Mb de memoria. De aquí en más los procesadores 680x0 siguen siendo muy similares desde el punto de vista del programador, con pocas instrucciones agregadas en cada versión nueva.
  • Period: to

    Cuarta Generacion

  • 80286

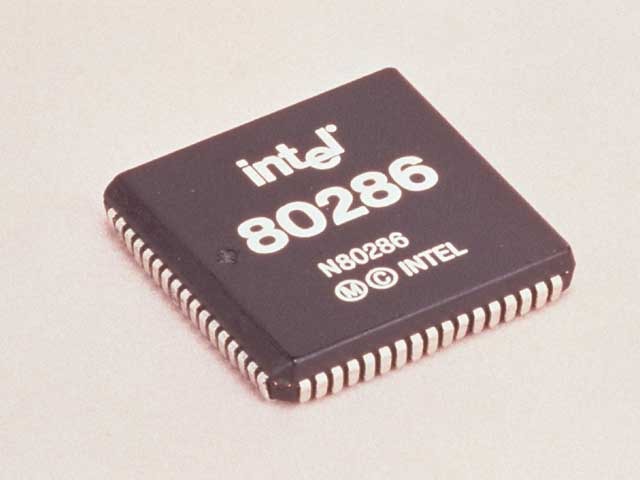

    80286
    Velocidad de Reloj:8 MHz.
    Ancho de Bus: 10 MHz. 12 MHz. 16 Bits
    Numero de Transistores: 134.000(1.5 micras)
    Memoria direccionable: 16 Megabytes
    Memoria Virtual: 1 Gigabyte
    Descripcion 3 a 6 veces las prestaciones del 8086
  • Intel 386 DX

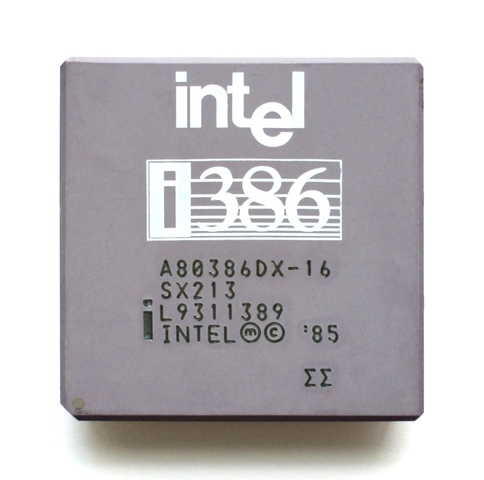

    Intel 386 DX
    Velocidad de reloj:16 MHz. 20 MHz. 25 MHz. 33 MHz.
    Ancho de Bus: 32 Bits
    Numero de Transistores: 275.000 (1 micra)
    Memoria Direccionable: 4 Gigabytes
    Memoria Virtual 64 Terabytes
    Primer chip x86 capaz de manejar juegos de datos de 32 bits Velocidad de reloj Ancho de bus Número de transistores Memoria direccionable Memoria virtual Breve descripción

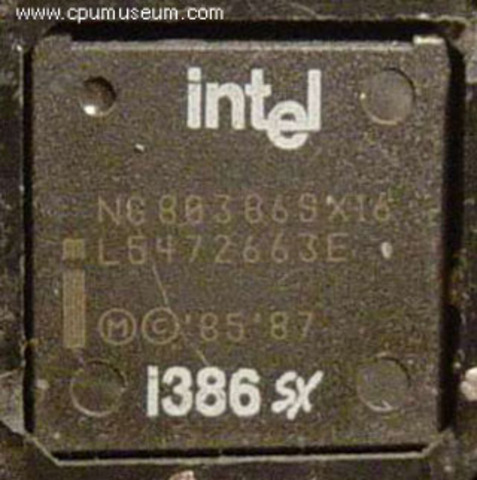

  • INTEL 386 SX

    INTEL 386 SX
    Velocidad de Reloj: 16 MHz. 20 MHz.
    Ancho de Bus: 16 Bits
    Numero de Transistores: 275.000 (1 micra)
    Memoria Direccional: 4 gigabytes

    Memoria Virtual; 64 Terabytes
    Bus capaz de direccionar 16 bits procesando 32bits a bajo coste

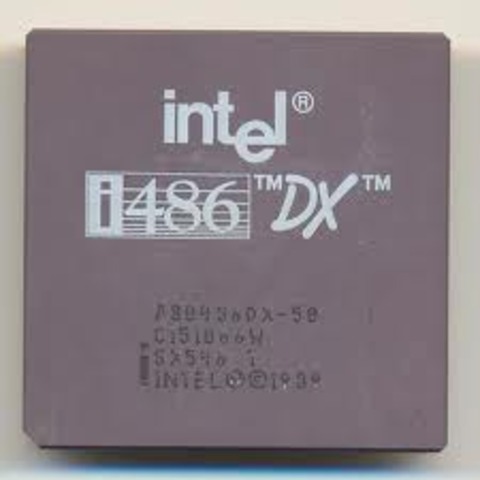

  • Intel 486 DX

    Intel 486 DX
    Velocidad de Reloj: 25 MHz. 33 MHz. 50 MHz.
    Ancho de Bus: 32 Bits
    Numero de Transistores(1 micra, 0.8 micras en 50 MHz.)
    Memoria direccional: 4 Gigabytes
    Memoria Virtual: 64 Terabytes
    Caché de nivel 1 en el chip

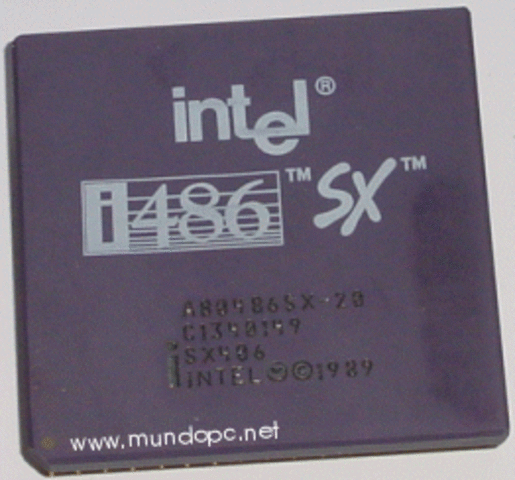

  • Intel 486 SX

    Intel 486 SX
    Velocidad de Reloj: 16 MHz. 20 MHz. 25 MHz. 33 MHz.
    Ancho de Bus: 32 Bits
    Numero de Transistores: 1.185.000 (0.8 micras)
    Memoria direccional: 4 Gigabytes
    Memoria Virtual: 64 Terabytes
    Idéntico en diseño al Intel 486DX, pero sin coprocesador matemático
  • Pentium

    Velocidad de reloj: 60 MHz. 66 MHz. 75 MHz. 90 MHz. 100 MHz. 120 MHz. 133 MHz. 150 MHz.166 MHz. 200 MHz.
    Ancho de Bus: 32 Bits
    Numero de Transistores: 3,1 millones (0.8 micras)
    Memoria direccional: 4 Gigabytes
    Memoria virtual: 64 Terabytes
    Arquitectura escalable. Hasta 5 veces las prestaciones del 486 DX a 33 MHz.
  • Pentium Pro

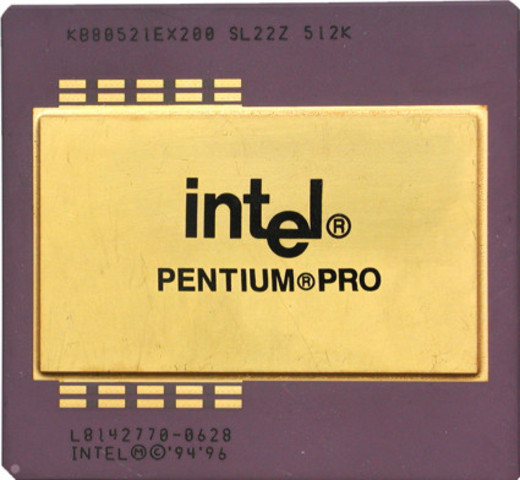

    Pentium Pro
    Velocidad de Reloj: 150 MHz. 180 MHz. 200 MHz.
    Ancho de Bus: 64 Bits
    Numero de Transistores: 5,5 millones (0.32 micras)
    Memoria direccional: 4 Gigabytes
    Memoria Virtual: 64 Terabytes
    Arquitectura de ejecución dinámica con procesador de altas prestaciones
  • Pentiun II

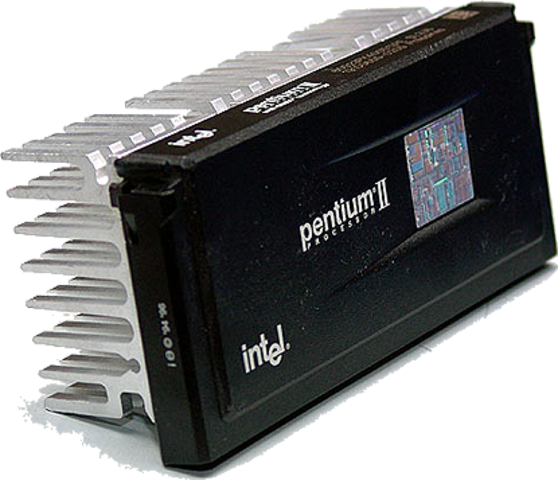

    Pentiun II
    Velocidad de Reloj: 233 MHz. 266 MHz. 300 MHz.
    Ancho de Bus: 64 Bits
    Numero de Transistores: 7,5 millones (0.32 micras)
    Memoria direccional: 4 Gigabytes
    Memoria Virtual: 64 Terabytes
  • Intel Core i7 Extreme edition

    Intel Core i7 Extreme edition
    Core i7 965 EX: Velocidad de CPU 3.20 GHz, Ratio Bus/Core 24, L3 Caché 8MB a 3.2 GHz, Tecnología 45nm, Consumo 130W, Socket LGA1366, Rango de Voltaje VID 0.85V - 1.3625V.
