Línea De Tiempo - Procesadores

By Dairon Rodrigo Caro

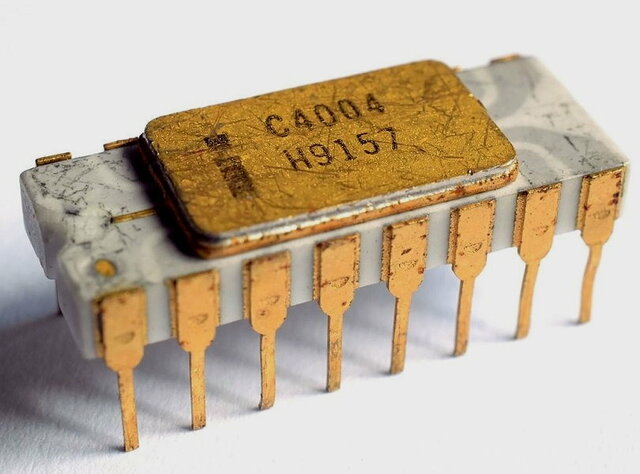

  • INTEL 4004

    INTEL 4004
    • Microprocesador de 4 bits longitud de palabra de 4 bits
    • Contiene 2.300 transistores
    • Encapsulado CERDIP de 16 pines
    • Máxima velocidad del reloj 750 KHz (750.000 ciclos por segundo)
    • Arquitectura Harvard
    • 8 ciclos de reloj por instrucción
    • Contiene 12 bits de Direcciones (hasta 4kb)
    • Era un conjunto de 46 instrucciones (41 de 8 bits y 5 de 16 bits).
    • 16 Registros de 4 bits cada uno
    • velocidad 93.75x10^-9 mps
    • Se descontinuo en 1981

  • INTEL 4004

    INTEL 4004
    • Microprocesador de 8 bits, longitud de palabra de 8 bits
    • Contiene 3.500 transistores
    • Encapsulado DIP de 18 pines
    • Máxima Velocidad del reloj de 0.5 MHz
    • Arquitectura RISC
    • 14 bits de Direcciones (Hasta 15 kb de Ram)
    • Calculaba 80.000 instrucciones por segundo.
    • Puede acceder a 8 puertos de entrada y 24 de salida.
    • 2 Ciclos de reloj por instrucción
    • Los registro y las operaciones de ALU toman 5T (20 μs a 0,5 MHz)

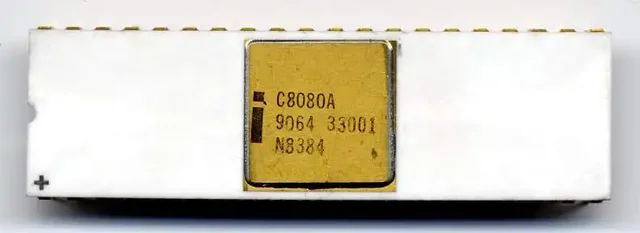

  • INTEL 8080

    INTEL 8080
    • Microprocesador de 8 bits, longitud de palabra de 8 bits
    • Velocidad del reloj de 2 MHz
    • Contiene 6.000 transistores
    • Encapsulado DIP de 40 pines
    • 16 bits de Direcciones con acceso a 64 Kb de RAM
    • Tenía 7 registros de 8 bits

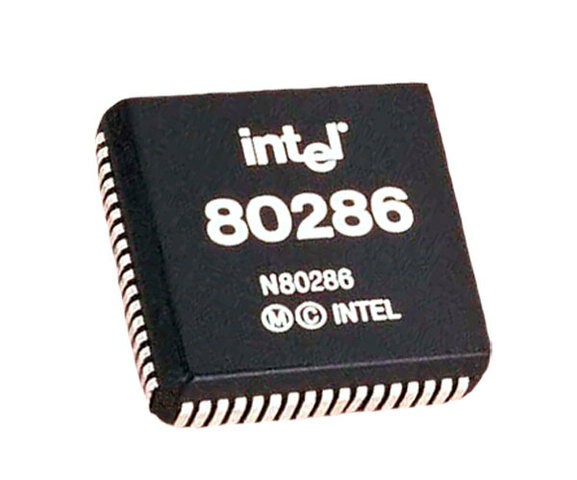

  • INTEL 80286

    INTEL 80286
    • Microprocesador de 16 bits longitud de palabra de 16 bits
    • Contiene 134,000 transistores
    • Encapsulado PLCC de 68 pines
    • Máxima velocidad del reloj 5 MHz a 25 MHz
    • Una velocidad de aproximadamente 0.21 instrucciones por reloj en programas "típicos
    • 2 ciclos de reloj por instrucción
    • Ancho de la dirección 24 bits
    • Ancho de datos 16 bits
    • Funcionaron a 0.9 MIPS, 1.5 MIPS y 2.66 MIPS respectivamente

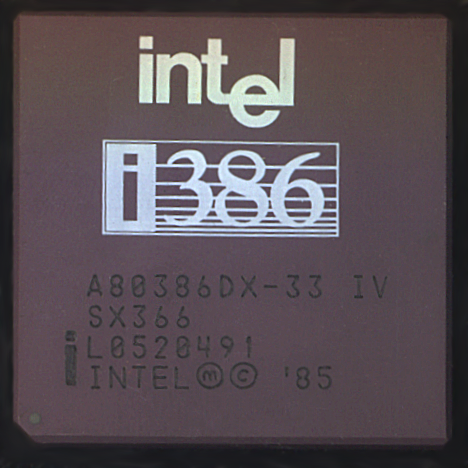

  • INTEL 80386

    INTEL 80386
    • Microprocesador de 32 bits longitud de palabra de 32 bits
    • Encapsulado PLCC de 68 pines
    • Máxima velocidad 12MHz — 40MHz
    • Arquitectura CISC x86
    • 2 ciclos de reloj por instrucción
    • Bus de Direcciones de 32 bit con acceso 4Gbyte de RAM
    • Un bus de datos e instrucciones de 32 bits
    • Una velocidad de ejecución de 6 millones de instrucciones por segundo
    • Contiene 275.000 transistores

  • INTEL PENTIUM P5

    INTEL PENTIUM P5
    • Micro procesador de 32 bits longitud de palabra de 32 bits
    • Ofrecía velocidad de 60 MHz llegando a los 200 MHz utilizando Socket 4
    • Arquitectura x86
    • Poseía 3.1 millones de transistores
    • Con una velocidad de 100 MIPS
    • Caché interno de 8 KiB para datos y 8 KiB para instrucciones
    • Fabricado con el proceso BICMOS de 0,8 micrones
    • Bus de datos de 64 bits
    • Se empaqueta en formato PGA de 273 pines
    • Trabajaba en el bus de direcciones de 32 bits
    • Velocidad de FSB de 50MHz-66MHz

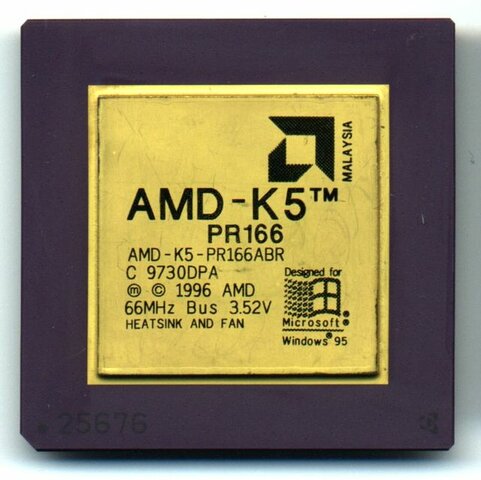

  • AMD K5

    AMD K5
    • Micro procesador de 32 bits longitud de palabra de 32 bits
    • Tenía un cuatro vías de 16 KB de Caché de instrucciones asociativas por conjuntos
    • Tenia caché de datos de 8 KB.
    • Arquitectura RISC86
    • Poseía 4,3 millones de transistores
    • Con una frecuencia de reloj de 75 MHz a 133 MHz
    • Zócalo 5 y Zócalo 7 con 50, 60 y 66 MHz
    • 1 Nucleo
    • Velocidad de FSB de 50MHz — 66MHz
    • Bus de datos de 64 bit
    • Método de Producción: 0,50 µms y 0,35 µms

  • AMD ATHLON 64

    AMD ATHLON 64
    • Micro procesador de 64 bits longitud de palabra de 64 bits
    • Microprocesador x86 de octava generación
    • Contiene 105.9 millones de transistores
    • Enlace HyperTransport de 16 bits para ofrecer velocidades hasta de 800 MHz
    • Una velocidad de reloj de frecuencia de 2 GHz
    • Una velocidad de información de 400, 333 o 266 MT/s
    • Velocidad de FSB de entre
    • Posee 128 KB de memoria caché de nivel 1
    • 64 KB para datos y 64 KB para instrucciones
    • 1 MB de memoria caché L2
    • RAM DDR

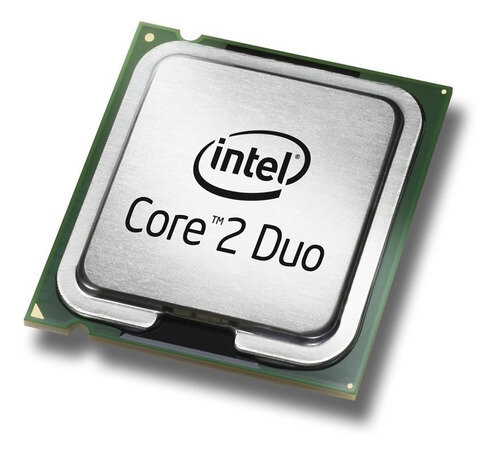

  • INTEL CORE 2 DUO

    INTEL CORE 2 DUO
    • Micro procesador de 64 bits longitud de palabra de 64 bits(Doble Nucleo)
    • CPU 2x2 MCM de cuatro núcleos
    • Conjunto de instrucciones x86-64
    • Ofrecía una Frecuencia de Reloj 1,06GHz — 3,33GHz
    • Basado en el Core microarchitecture de Intel
    • Poseía 151 millones de transistores
    • Con unas velocidades previstas de ejecución entre 1,06 y 2,50GHz
    • 2 MiB de caché compartida para ambos núcleos
    • Bus frontal de 667 ó 553 MHz
    • 10 ciclos de reloj
    • Velocidad de FSB 800-1600 MT/s

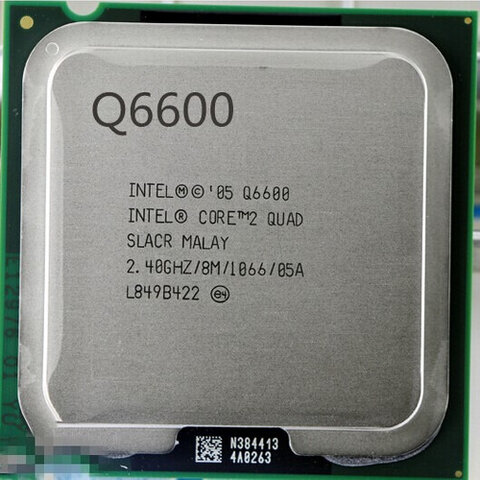

  • INTEL CORE 2 QUAD Q6600

    INTEL CORE 2 QUAD Q6600
    • Micro procesador de 64 bits longitud de palabra de 64 bits
    • Contiene 582 millones de transistores
    • Un caché de nivel uno de 128 kilobytes + 128 kilobytes
    • Un caché de nivel dos de 2 x 4 megabytes
    • Rango de voltaje de 0,8500 volts a 1,5 volts
    • Una velocidad de reloj de frecuencia de operación de 2,4 GHz
    • Su Potencia de diseño térmico máxima es de 105 watts
    • Velocidad de FSB de entre 1066 y 1333 MHz
    • Longitud del canal MOSFET 65-45
    • Conjunto de instrucciones 64 bits
    • 4 Nucleos

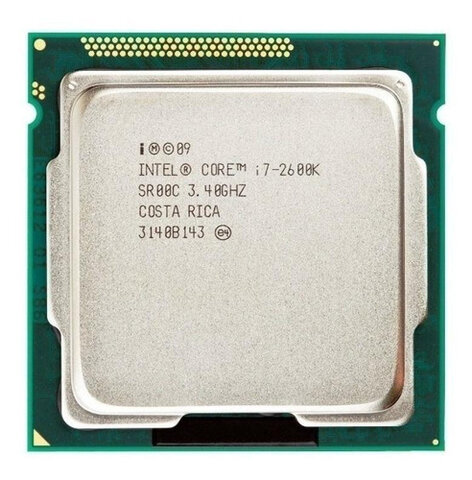

  • INTEL CORE i7-2600K

    INTEL CORE i7-2600K
    • Micro procesador de 64 bits longitud de palabra de 64 bits
    • Arquitectura Sandy Bridge S
    • Contiene 995 millones de transistores
    • Núcleos 4
    • Hilos de Ejecución 8
    • Interfaz De Memoria DDR3
    • Velocidad de reloj del procesador turbo 3.8GHz
    • Velocidad de la CPU 8 x 3GHz
    • Caché L1 -64 KB por núcleo
    • Caché L2-256 KB por núcleo
    • Caché L3- 8192 KB
    • Zócalo FC-LGA10 1155
    • Velocidad de la memoria RAM 1333MHz

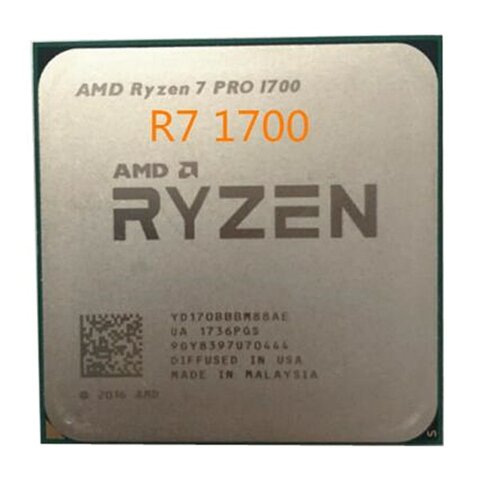

  • AMD Ryzen 7 1700

    AMD Ryzen 7 1700
    • Micro procesador de 64 bits longitud de palabra de 64 bits
    • Arquitectura Zen 64 bits
    • Contiene 4800 millones de transistores
    • Núcleos 8
    • Hilos de Ejecución 16
    • Interfaz De Memoria DDR4
    • Velocidad de reloj del procesador turbo 3.7GHz
    • Velocidad de la CPU 8 x 3GHz
    • Caché L1 768KB
    • Caché L2 4MB
    • Caché L3 16MB
    • Velocidad de la memoria RAM 2667MHz

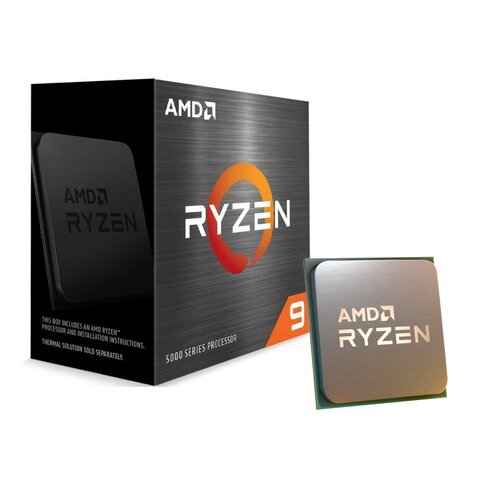

  • AMD Ryzen™ 9 5950X

    AMD Ryzen™ 9 5950X
    • Microprocesador de 64 bits longitud de palabra de 64 bits
    • Arquitectura Zen 3
    • Núcleos 16
    • Hilos de Ejecución 32 hilos
    • Interfaz De Memoria DDR4
    • Contiene 19200 millones de transistores
    • Frecuencia de reloj base 3.7GHz
    • Velocidad ó Frecuencia de reloj máxima 4.9 GHz
    • Máximo ancho de banda 47.68GB/s
    • Conjunto de instrucciones 64 bits
    • Cache 64 MB
    • Zócalo socket AM4
    • Velocidad de la CPU 16 x 3.4GHz
    • Velocidad de la memoria RAM 3200MHz

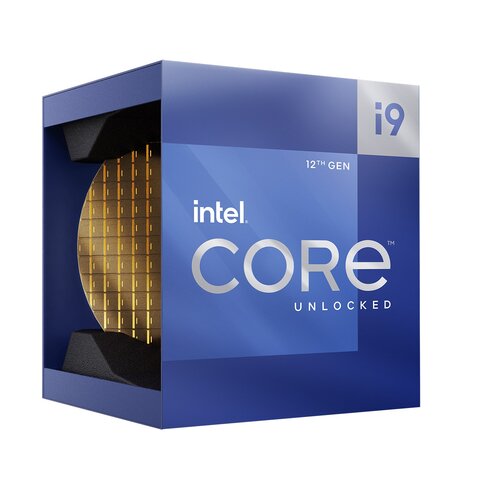

  • INTEL CORE i9-12900K de 12ª

    INTEL CORE i9-12900K de 12ª
    • Micro procesador de 64 bits longitud de palabra de 64 bits
    • Arquitectura Alder Lake-S
    • Núcleos 16
    • Hilos de Ejecución 24
    • Interfaz De Memoria DDR5 y DDR4
    • Frecuencia de reloj base 3,20 GHz (AR) / 2,40 GHz (AE)
    • Velocidad de reloj del procesador turbo (Frecuencia de reloj máxima) 5.20 GHz
    • Máximo ancho de banda 76,8 GB/s
    • Gráficos UHD Graphics 770
    • Conjunto de instrucciones 64 bits
    • Zócalo LGA1700
    • Velocidad de la CPU 8 x 3.2GHz & 8 x 2.4GHz
    • Velocidad de la memoria RAM 4800MHz
