-
Se introdujo por primera vez como restaurador a finales del 1700 ya que pueden replicar la forma y color natural del diente.
-
Se han desarrollado numerosas composiciones de porcelana dental.
-
El dentista francés De Chemant patentó el primer diente de porcelana. -

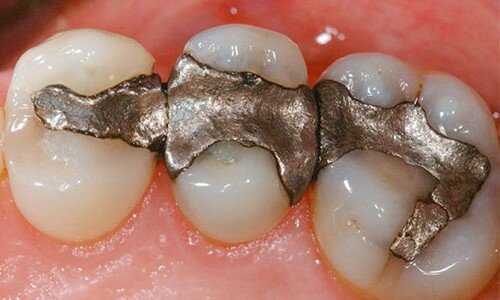

August Taveau combinó plata y mercurio, que resultó en el inicio de la amalgama -
Se introdujo la amalgama a los Estados Unidos por los hermanos Crawcour, cortando plata de las monedas y agregando mercurio en exceso.
-
Descubierto por Arthur.
-
Después de la introducción de este, se utilizaron varios materiales para la construcción de incrustaciones dentales ,por ejemplo porcelana rectificada y láminas de oro.
-
Propiedades mejoradas para ser utilizado como material de obturación y como cemento -
Dr. D. Philbrook describió este método para la restauración de dientes posteriores.
-
se introdujo en los Estados Unidos a fines del siglo XIX y principios del siglo XX. El silicato fue el primer material del color de los dientes utilizado en odontología estética. Pero el cemento de silicato tenía desventajas de su solubilidad, potencial de irritación de la pulpa y desecación. -
Dr. Charles Land patentó las primeras coronas de cerámica.
Los materiales cerámicos progresan rápidamente y varias aplicaciones. -
William H. Taggart introdujo la técnica para hacer piezas de fundición de oro.
-
Introducido por Alphons Poller para fabricar reproducciones en yeso. -
Superar problemas de silicatos. Los acrílicos proporcionaron restauraciones estéticas, no duraron mucho debido a su mayor coeficiente inherente de expansión térmica y contracción de polimerización que condujo a fugas marginales, sensibilidad posoperatoria, caries secundaria y tinción interfacial.
-
Estos materiales llegaron a la odontología quirúrgica y protésica.
Pero después los descubrimientos de los poliéteres, la silicona de condensación y la silicona de adición ofrecieron materiales más estables. -
Descubrimiento del Dr. Michael Buonocore.
Para aumentar la unión mecánica de la resina al esmalte, el cual abrió nuevas puertas en el mundo de las resinas adhesivas y la odontología cosmética. -
Invención de los composites casi hicieron obsoleto el uso de silicato y resina acrílica de la odontología estética.
-
Dr. Ray. L. Bowen desarrolló un nuevo tipo de resina compuesta. La principal innovación fue la matriz de resina de Bisfenol-A-Glicidil Metacrilato (Bis-GMA) y un agente de acoplamiento o silano entre la matriz de resina y las partículas de relleno.
-
Fue desarrollado en 1969 por Wilson y Kent en Inglaterra y presentado a la profesión dentalen 1972. -

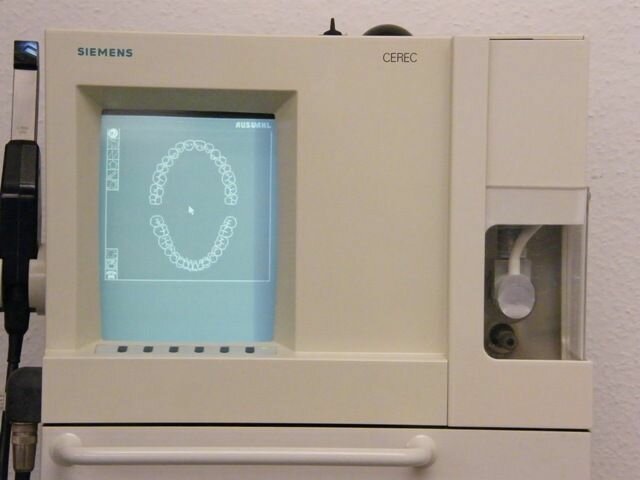

Desde su desarrollo, el sistema Cerec (Sirona Dental Systems, Bensheim, Alemania) ha sufrido varias modificaciones técnicas.. -
Fue el sistema de primera generación (imagen 2D) para restauraciones intraorales como onlays, inlays y / o carillas.
-
Superar los problemas asociados con los ionómeros de vidrio convencionales
Tiempo de trabajo mejorado, mejor estética, resistencia, buena radiopacidad, se adhiere fácilmente al composite. Además posee propiedades mecánicas y físicas mejoradas y sensibilidad postoperatoria mínima o nula. -
Introducido para coronas y prótesis parciales fijas anteriores de tres unidades en el mercado europeo
-
Cementos de ionómero de vidrio modificados con resina activados químicamente (RMGIC) sin activación de la luz .Se utiliza principalmente en odontología pediátrica para cementación de coronas, mantenedores de espacio, bandas y brackets de acero inoxidable.
-
Primero fue introducido en 1990.
Este material tiene 75% en peso de alúmina policristalina y 25%
vidrio de infiltración, además de alta resistencia y tenacidad a la fractura.de 500 MPa y 3,1 MPa · m1 / 2 , con medio
translucidez lo cual es adecuado para coronas posteriores
y puentes anteriores. -
Estas restauraciones estaban compuestas por un óxido de aluminio de alta pureza y densamente sinterizado utilizando más del 99,9%, recubierto con una porcelana dental compatible de baja fusión.
-
Este material tiene 78% en peso de óxido de magnesio y aluminio y 22% en peso de vidrio de infiltración. Tiene resistencia a la flexión y tenacidad a la fractura de 400 MPa y 2,7 MP am1 / 2, y los más altos requisitos estéticos. Por lo tanto, la espinela In-Ceram solo se recomienda para inlays y coronas anteriores.
-

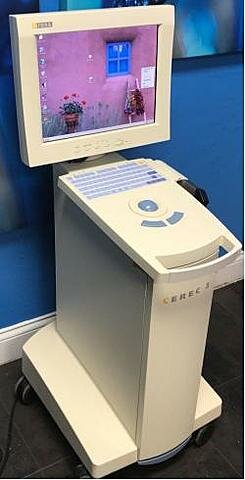

imagen (2D) con software y hardware diseñados para fabricar coronas completas y restauraciones intracoronales. -

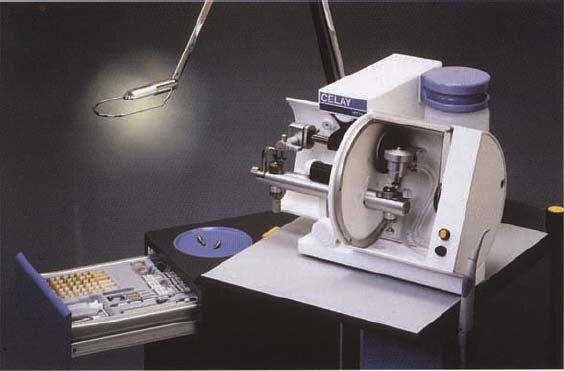

sistema innovador desarrollado por Dr. Stefan I.Eidenbenz en la Universidad de Zurich. -
Contiene disilicato de litio ,vitrocerámica reforzada con cristal y 60-70% en peso de rellenos cristalinos.
-
Desarrollado por el Dr. Motts Anderson
en la Universidad de Umea -
Cerámicas orgánicamente modificadas. Tiene mejor sellado marginal, y el gran tamaño de la molécula de monómero minimiza la contracción de la polimerización. La desventaja es que poseen mayor citotoxicidad, tendencia a decolorarse y menor resistencia al desgaste. -
Tiene un tamaño de partícula de leucita fina, utilizado con el sistema CEREC inLab (Sirona Dental Systems, Bensheim, Alemania) y está disponible en muchos tonos para lograr una mejor estética. -
Tiene 56% peso de alúmina policristalina, 24% en peso de zirconia policristalina y 20% en peso de vidrio de infiltración. Además resistencia a la flexión y tenacidad a la fractura de 600 MPa y 4,8 MPa · m1 / 2. Actualmente es el material más resistente de In-Ceram. El material también es opaco, por lo que se recomienda para coronas y puentes posteriores de tres unidades.
-

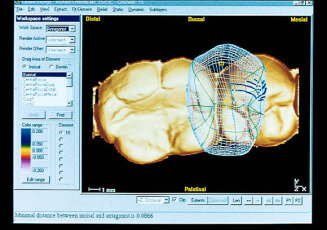

Incluye escaneo óptico, sinterización de metal y cerámica y fresado asistido por computadora para obtener la restauración. -

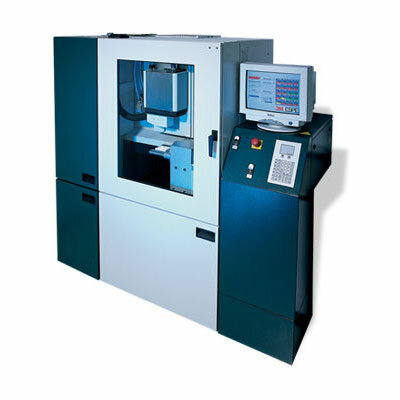

Se utiliza principalmente para la fabricación de estructuras de zirconio para todas las restauraciones cerámicas. Utiliza un sistema óptico laser para transferir y digitalizar la información recibida de la preparación. Lava CAD Software sugiere automáticamente un póntico según el margen. -
con una cámara óptica intraoral mejorada se utilizó para reproducir detalles finos y mejorar la capacidad del software para grabar imágenes en 3D para una preparación rápida. -

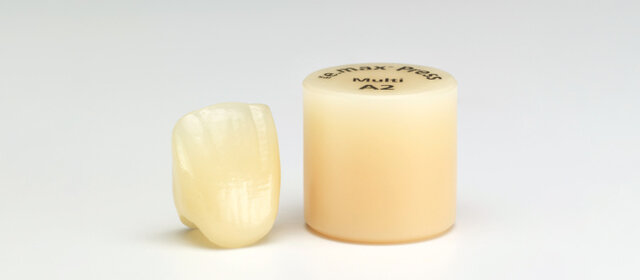

Material de cerámica prensada mejorado en comparación con IPS Empress 2, sus propiedades físicas y translucidez se mejoran a través de un proceso de cocción diferente. Por lo que IPS e.max Press. ha reemplazado IPS Empress 2. -

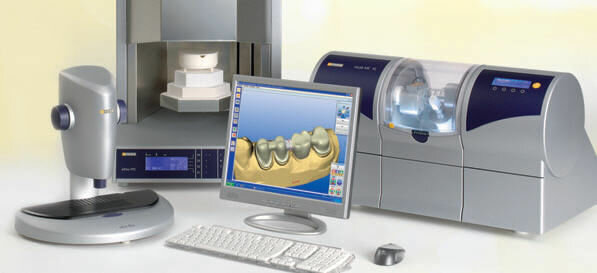

(InLab 3D software, Sirona Dental GmbH, Germany).
Fabrica variedad de restauraciones como crown copings, estructuras de puentes , coronas de contorno completo, incrustaciones, onlays, provisionales y carillas con un fresado de alta calidad. -
