CATEGORIAS DE CABLEADO (UTP)

By karol natalia corredor

  • CAT 1

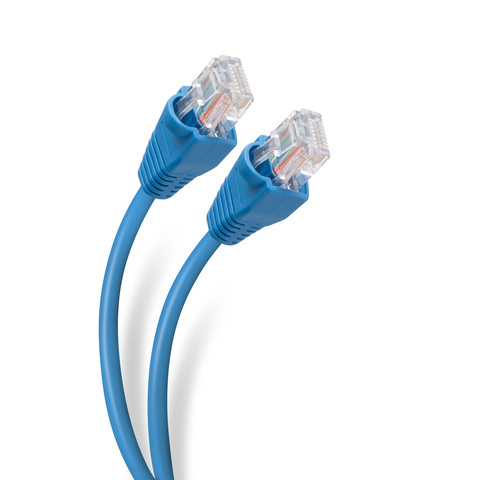

    CAT 1
    también llamado cobre de grado de voz es un grado de cable UTP definido por el estándar TIA/EIA-568-B creado por la Electronic Industries Alliance (Alianza de Industrias Electrónicas o EIA) y la Telecommunications Industry Association (Asociación de la Industria de Telecomunicaciones o TIA).

  • CAT 2

    CAT 2
    es un tipo de cable de par trenzado no protegido (unshielded) definido por el estándar TIA/EIA-568-B. Esta categoría de cable es capaz de transmitir datos hasta 4 Mbit/s.

  • CAT 3

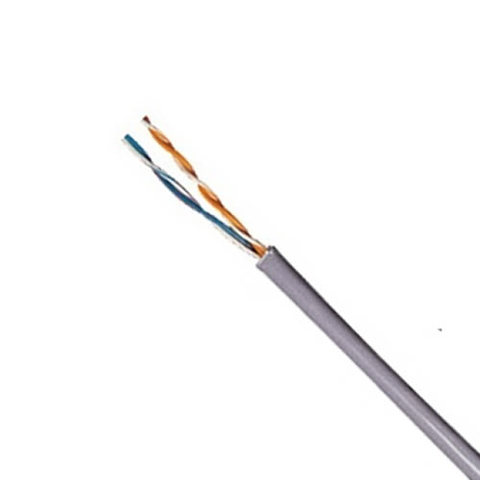

    CAT 3
    es un cable de par trenzado diseñado para transportar fielmente data de hasta 10 Mbit/s, con un posible ancho de banda de 16 MHz. Es parte de una familia de estándares de cables de cobre definido en conjunto por la Electronic Industries Alliance y la Telecommunications Industry Association, más específicamente por el estándar EIA/TIA 568.

  • CAT 4

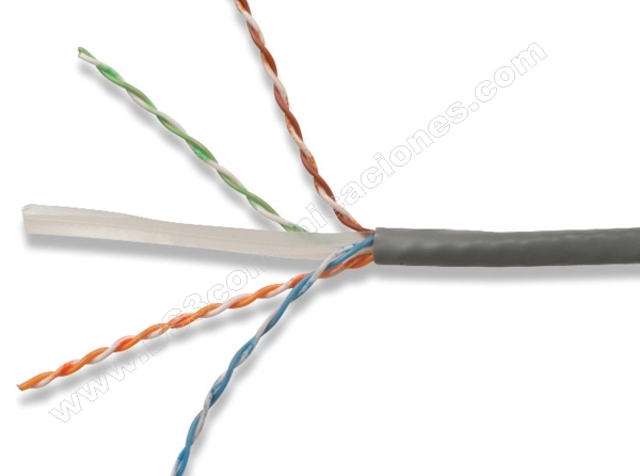

    CAT 4
    es una descripción no estandarizada de cable que consiste en 4 cables UTP con una velocidad de datos de 16 Mbit/s y un rendimiento de hasta 20 MHz. Fue usado en redes token ring, 10BASE-T, 100BASE-T4, y ha caído en desuso.

  • CAT 5

    CAT 5
    es un tipo de cable de par trenzado cuya categoría es uno de los grados de cableado UTP descritos en el estándar EIA/TIA 568B el cual se utiliza para ejecutar CDDI y puede transmitir datos a velocidades de hasta 100 Mbps a frecuencias de hasta 100 MHz. También puede alcanzar velocidades de 1 Gbps aunque no está soportado oficialmente.

  • CAT 5E

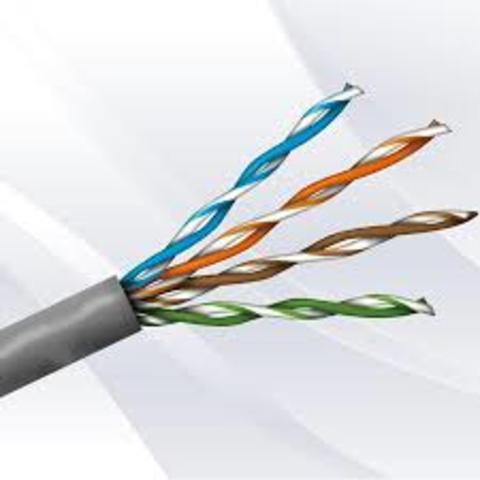

    CAT 5E
    En la solución Cat. 5e de 3M Voltios encontrará la mejor opción
    de cableado estructurado, superando los 100 Mhz que las especificaciones
    del estándar ISO 11801 para Clase D y TIA/EIA-568B marcan
    como desempeño mínimo.

  • CAT 6

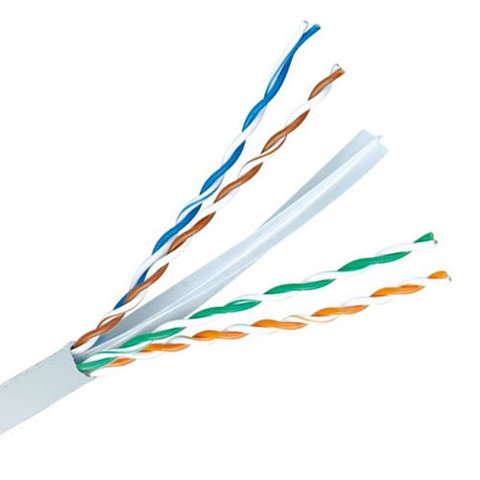

    CAT 6
    posee características de onda y especificaciones para evitar la diafonía (o crosstalk) y el ruido. El estándar de cable se utiliza para 10BASE-T, 100BASE-TX y 1000BASE-TX (Gigabit Ethernet). Alcanza frecuencias de hasta 250 MHz en cada par y una velocidad de 1 Gbps. La conexión de los pines para el conector RJ45 que en principio tiene mejor inmunidad a interferencia arriba de 100Mbps es el T568A.

  • CAT 6A

    CAT 6A
    La TIA aprobó una nueva especificación estándar de rendimiento mejorados para sistemas con cables trenzados no blindado (unshielded). y cables trenzados blindados (Foiled). La especificación ANSI/TIA/EIA-568-B.2-10 indica sistemas de cables llamados Categoría 6 Aumentada o más frecuentemente "Categoría 6A", que operan a frecuencias de hasta 500 MHz (tanto para cables no blindados como cables blindados) y proveen transferencias de hasta 10 Gbit/s (10GBASE-T).

  • CAT 7

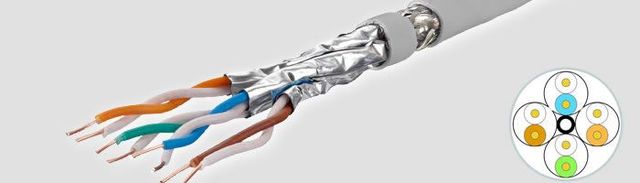

    CAT 7
    El estándar Cat 7 fue creado para permitir 10 Gigabit Ethernet sobre 100 metros de cableado de cobre. El cable contiene, como los estándares anteriores, 4 pares trenzados de cobre. Cat 7 puede ser terminado tanto con un conector eléctrico GG-45,(GigaGate-45) (compatible con RJ-45) como con un conector TERA.

  • CAT 7A

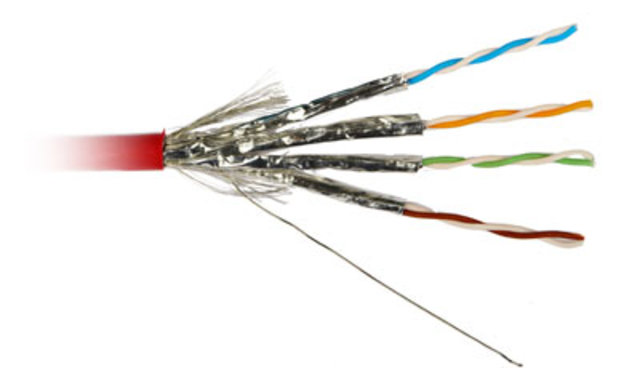

    CAT 7A
    posee especificaciones aún más estrictas para diafonía y ruido en el sistema que cat 7. Se estima que comenzó a usarse desde el 2008 y tiene como vigencia el año 2024.
