Hermanos Wright
Durante la década de 1890, los hermanos empezaron a interesarse por el mundo de la aviación, especialmente con la idea de fabricar y hacer volar una aeronave más pesada que el aire que pudiese despegar por medios propios. En esa época, ambos administraban una fábrica de bicicletas en Dayton (Ohio, Estados Unidos), y comenzaron a leer y estudiar con gran interés, libros y documentos relacionados con la aviación. -

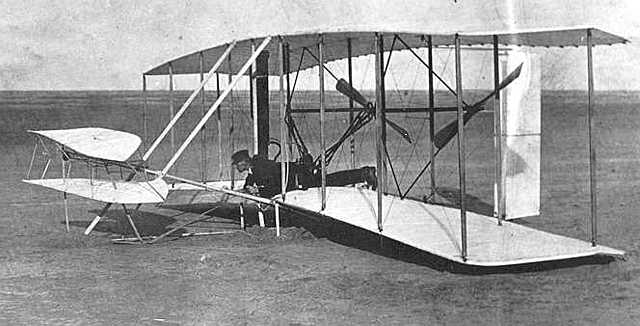

"Flyer"
El piloto permanecía echado sobre el ala inferior del avión, mientras que el motor se situaba a la derecha de este, y hacía girar dos hélices localizadas entre las alas. La técnica del alabeo consistía en cuerdas atadas a las puntas de las alas, de las que el piloto podía tirar o soltar, permitiendo al avión girar a través del eje longitudinal y vertical, lo que permitía que el piloto tuviera el control del avión. El Flyer estaba dotado de maniobrabilidad longitudinal y vertical. -
Bleriot XI
El avión Bleriot XI era un monoplano, monomotor, monoplaza, con la estructura del fuselaje de listones de madera, con entelado parcial del mismo. El fuselaje llevaba cables fabricados con cuerdas de piano de 1.5 mm. Las armazones de las alas y los planos del empenaje de cola eran también de madera, recubiertos mediante trabajos de entelado. Tenía dos tanques de bronce para el combustible, los cuales estaban instalados en la parte delantera del fuselaje ubicados sobre las piernas del piloto. -
Fokker "SPIN"
Se trataba de un monoplano biplaza de ocho metros de largo, tres de alto, algo más de trece de envergadura alar y un peso (en vacío) de 660 kg. El fuselaje era muy simple, realizado íntegramente en madera. Las alas y la cola estaban hechas con tubos de acero y cuadernas de bambú. El potente motor Argus de cuatro cilindros en línea y 100 CV permitía alcanzar una velocidad máxima de 115 km/h y una cota de 2100 metros. -

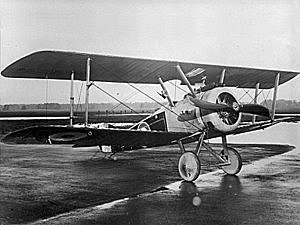

Sopwith Camel
Estructuralmente, el nuevo avión era del todo convencional, pues el fuselaje consistía en una célula de sección cuadrangular en madera con dorso redondeado; inmediatamente por detrás del motor el revestimiento era de aluminio, que se convertía en contrachapado hasta sobrepasar la cabina, estando la sección trasera recubierta en tela. -

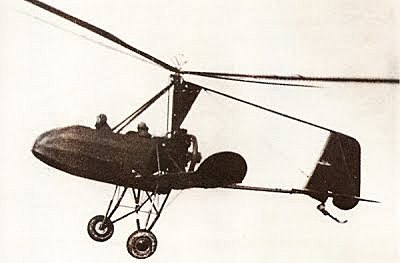

Autogiro
El autogiro o girocóptero es una aeronave de ala giratoria, es decir, vuela como los aviones pero su ala es un rotor que gira por la acción del viento relativo que lo atraviesa de abajo hacia arriba. Por ello, se puede considerar un híbrido entre el aeroplano y el helicóptero: al igual que el aeroplano, su propulsión se realiza mediante una hélice, pero, además de alas, tiene un rotor como el helicóptero. -

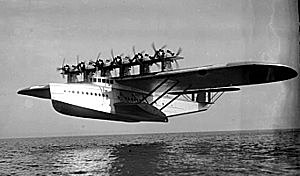

El Dornier Do X,
El Do X tenía una línea de casco marcadamente ahusada, dotado de una proa recta, estaba construido completamente en duraluminio, con las alas construidas de duraluminio reforzado de acero, recubiertas por una pesada tela de lino, y revestidas con pintura de dispersión de aluminio. -

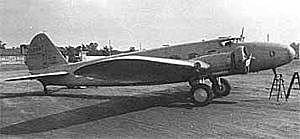

Boeing 247
Boeing 247, considerado desde entonces como el prototipo de los modernos aviones de línea, por tratarse de un perfecto monoplano de ala baja cantilever de construcción totalmente metálica, provisto de una planta motriz bimotora, tren de aterrizaje retráctil, Con un motor parado podía ascender y mantener la altura, un sistema antihielo de funda neumática situado en los bordes de ataque de las alas, estabilizadores y deriva, para evitar que la acumulación de hielo -
Avion con Estructura Monocasco
avión que revolucionó el transporte de pasajeros en los 30 y 40 del siglo XX. Fue desarrollado por un grupo de ingenieros, encabezados por Arthur E. Raymond, y voló por primera vez en 1935. Su diseño fue tan avanzado a su época, que aún hoy día, 80 años después de su primer vuelo, se encuentra operando. El tren de aterrizaje totalmente retráctil, construcción monocasco enteramente metálica y ala cantilever (no arriostrada). -

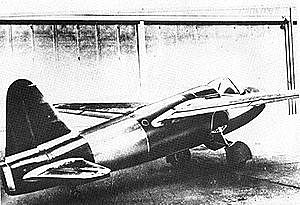

Heinkel He 178
nació un pequeño aeroplano de alas rectas de madera, montadas en la parte superior de un fuselaje metálico, con el turborreactor colocado dentro del mismo complementado con una toma de aire frontal y un tren de aterrizaje retráctil (fijado con pernos en el vuelo inicial) y con rueda de cola. Su motor se desarrolló a partir de los trabajos realizados por el joven ingeniero alemán Hans von Ohain, quien en 1936 -

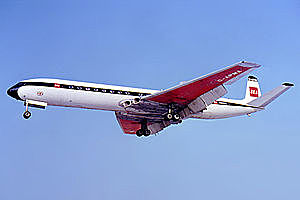

de Havilland DH.106 Comet
Con un diámetro de 3,05 m, el fuselaje de sección circular estaba presurizado a 0,58 kg/cm², a fin de conseguir una presión interior equivalente a 2.440 m cuando el avión volaba a 12.200 m. Este valor era el doble de cualquier aparato comercial anterior. Una de las innovaciones principales era la utilización de la unión de los metales mediante el sistema Redux en la totalidad de la estructura. El proceso de desarrollo se mantuvo en gran secreto, como si de un modelo militar se tratara. -

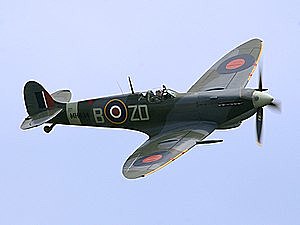

Supermarine Spitfire
El ala elíptica fue seleccionada por sus atributos aerodinámicos superiores, pero se trataba de un diseño complejo de fabricar y las alas angulares de fácil construcción del Messerschmitt Bf 109 ofrecían un rendimiento similar al del Spitfire -

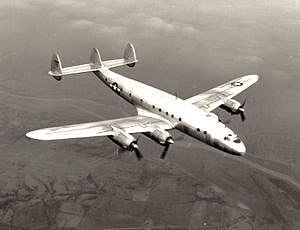

Lockheed Constellation
La cola distintiva del avión con sus tres estabilizadores verticales le permitía mantener su altura total baja para poder entrar en los hangares existentes, e incorporó novedosos sistemas como controles asistidos hidráulicamente y sistema eléctrico de deshielo en los bordes de ataque de las alas y la cola. Se proyectó para ser el primer avión comercial presurizado, sin embargo mientras se encontraba en construcción, fue superado por el Boeing 307 -
Boeing 747
Una de las tecnologías principales establecidas en para el gran 747 fueron los motores turbofán de alto flujo. con cuatro motores montados en las alas. Las alas tienen un gran ángulo de alas en flecha de 37.5 grados para un crucero rápido y eficiente, que va de Mach 0.84 a 0.88 dependiendo de la variante. La capacidad de pasajeros va desde los 366 pasajeros, acomodados en filas de tres en un costado, cuatro en el centro y tres asientos en el otro costado en clase económica -

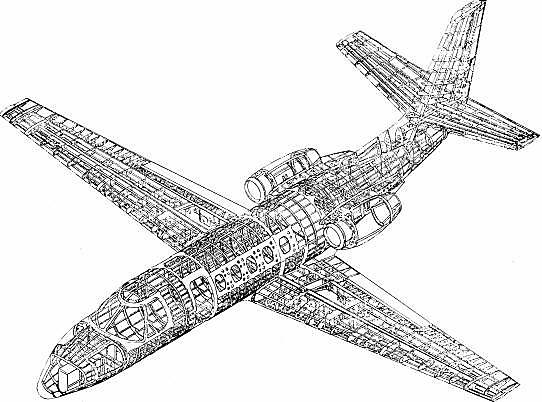

Avion con estructura Semimonocasco
aeronaves diseñadas para el transporte de personas se encuentran provistas de un recubrimiento o piel y de cuadernas que le dan la forma a cada sección, así como larguerillos que se encargan de distribuir el flujo cortante, que en otro tipo de aviones puede constar de menos u otros elementos estructurales. -
Airbus A300
Alas mejoradas diseñadas por De Havilland ( BAe Systems) con:
Sección supercrítica de las superficies de control para una eficiencia económica excelente.
Controles de vuelo aerodinámicamente eficientes mejorados.
Fuselaje circular de 5,64 m de diámetro, que permite 8 pasajeros por fila.
Estructuras de fibra metálicas, por lo que se reduce el peso.
Alto grado de automatización
Piloto automático avanzado, que puede dirigir la aeronave desde el ascenso hasta el aterrizaje. -

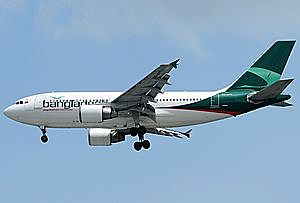

Airbus A310
Fuselaje acortado, pero con la misma sección, lo que reduce la capacidad hasta los 200 pasajeros.
Ala rediseñada, por British Aerospace, que se unió de nuevo al consorcio Airbus.
Deriva reducida -

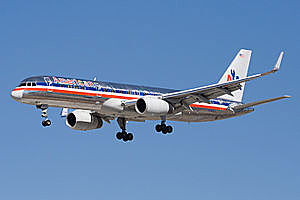

Boeing 757
El 757 es un monoplano de ala baja cantilever con una unidad de cola convencional de una sola aleta y timón. El barrido reducido del ala elimina la necesidad de alerones interiores, pero induce un ligero impacto de arrastre en las rutas de corto y medio radio.100 La estructura incorpora además plástico reforzado con fibra de carbono en la superficie de las alas, carenados y paneles de acceso de Kevlar, además de la mejora de las aleaciones de aluminio -

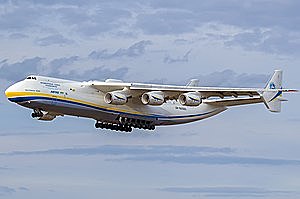

Antonov An-225
con seis motores de turbina, tres bajo cada ala y el doble timón vertical de cola, instalados en los extremos de una estructura alar en la parte trasera, donde se instalaron los alerones horizontales de vuelo que se conectan a la estructura central del fuselaje y termina con un diseño aerodinámico único en su tipo, para mejorar su performance de vuelo y reducir la turbulencia trasera, por el gran tamaño de su fuselaje y para la carga en la parte superior -
Airbus A340
El Airbus A340 es un avión comercial de reacción, cuatrimotor, de largo alcance y fuselaje ancho. Desarrollado por Airbus Industrie, un consorcio de compañías aeroespaciales europeas. Tiene capacidad para hasta 375 pasajeros en las versiones estándar y hasta 440 en la serie 600, que es la más larga. Dependiendo del modelo, tiene un alcance de entre 12 400 y 17 000 km. Es similar en el diseño al bimotor A330, con el que fue diseñado simultáneamente. -

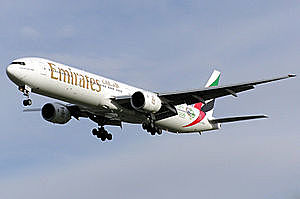

Boeing 777
Las alas fueron diseñadas con mayor grosor y envergadura que las de aviones comerciales anteriores, dando como resultado que el avión tenga más carga útil, un mayor alcance, un mejor rendimiento en el despegue y una altitud de crucero más alta. Las alas también sirven como depósitos de combustible, pudiendo almacenar en ellas hasta 181.300 litros
La estructura del avión hace uso de materiales compuestos, los cuales comprenden un nueve por ciento de su peso estructural original -
Airbus A380
fuselaje es de aluminio, los materiales compuestos representan más del 20 % de toda la estructura del A380.Los plásticos reforzados con fibra de carbono, fibra de vidrio o fibra de cuarzo son ampliamente utilizados en las alas, el tren de aterrizaje, la sección trasera del fuselaje, las superficies de la cola y en las puertas. el primero en tener una sección transversal del ala continua, que optimiza la eficiencia aerodinámica -

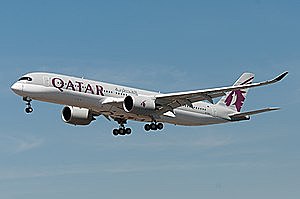

Airbus A350
El Airbus A350 es un avión comercial a reacción de fuselaje ancho construido por Airbus. El A350 es la primera aeronave diseñada por Airbus en la que tanto el fuselaje como las estructuras del ala están formadas principalmente por materiales compuestos.Puede transportar entre 280 a 366 pasajeros, en configuración de tres clases, dependiendo de la variante. -

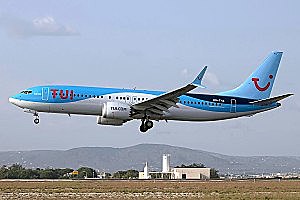

Boeing 737 Max
el uso de motores de mayor empuje y más eficientes, El fuselaje, así como las alas, también ha sido objeto de diversas modificaciones. La serie 737 MAX se ofrece en cuatro longitudes de fuselaje. El 737 MAX 7, MAX 8 y MAX 9 reemplazan respectivamente al 737-700, -800 y -900,Sus bajos costos de mantenimiento y otras características técnicas lo han convertido en uno de los aviones más vendidos de la historia. Hasta marzo de 2019, tenía más de 5000 pedidos en firme. -

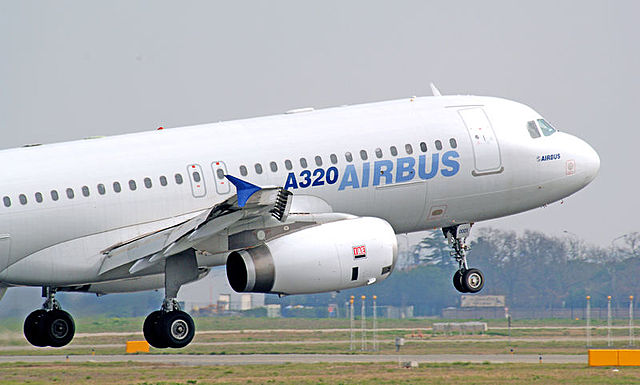

Actualidad
Los aviones más conocidos y usados por el gran público son los aviones de transporte de pasajeros.
No todos los aviones tienen la misma estructura, aunque tienen muchos elementos comunes. Los aviones de transporte usan todos una estructura semimonocasco de materiales metálicos o materiales compuestos formada por un revestimiento, generalmente de aluminio
Las estructuras de los aparatos de aviación se hacen cada vez más de fibra de vidrio y otros materiales compuestos. -
Boeing 737 Max 8
El rediseño utiliza las alas y el tren de aterrizaje del 737-8, salidas de emergencia dobles sobre las alas en lugar de la configuración de una sola puerta, alarga el fuselaje 1,9 metros, reajusta y fortalece la estructura y modifica los sistemas e interiores para dar cabida a la mayor longitud.32 Boeing planea mejorar su alcance de 3850 millas náuticas (7130 km) a 3915 mn (7251 kilómetros) después de 2021.Está planeado para entrar en servicio en el segundo trimestre de 2019
