Edificio Space

  • Inicio de construcción 6A

    Inicio de construcción 6A
    Imagen 1.
  • Period: to

    Vida útil del proyecto

  • Period: to

    Vida útil de servicio 1

  • Period: to

    Vida útil de servicio 2

  • Period: to

    Vida útil de servicio 3

  • Period: to

    Vida útil de servicio 4

  • Period: to

    Vida de servicio 5

  • Period: to

    Vida útil de servicio 6

  • Period: to

    Vida útil de servicio 7

  • Period: to

    Vida ultima

  • Inicio de la obra torre 6B

    Inicio de la obra torre 6B
    Imagen 2.
  • Primer rastreo de grandes deflexiones en las losas

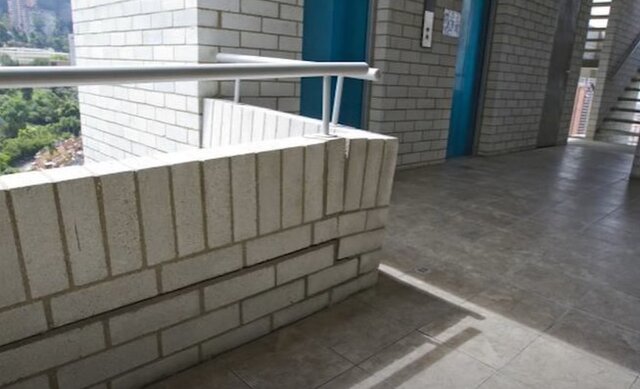

    Primer rastreo de grandes deflexiones en las losas
    En el proceso de construcción de la losa No 4 se evidencio el agrietamiento en la parte central. Pero no se presenta asentamiento, este se mantiene en 9.0 cm. Imagen 3.
  • Grietas en columnas y deflexión entre placas

    En el transcurso de la semana se hizo un recorrido con el fin de identificar la aparición de una grieta en la columna T5 la cual se encuentra entre los niveles 5 al 19 siendo los niveles 18,12,11,10 los que presentan un espesor entre los 3 y 4 mm, los demás niveles son grietas de 3 mm aproximadamente y adicionalmente se evidencia una deflexión de 10.5cm en la losa del piso 4.

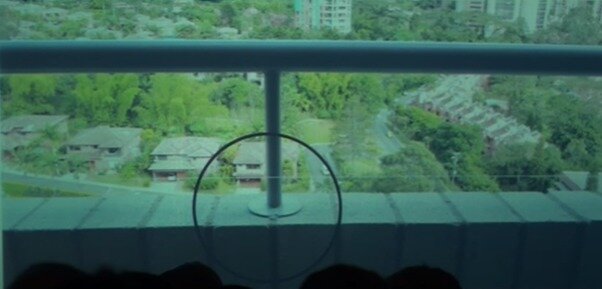

  • Deflexiones y fisuras

    Deflexiones y fisuras
    Hay deflexiones en losas presentadas en el eje R-S y se evidencian las fisuras en los muros de mampostería en niveles 3 y 4. Se presencia posible sobrecarga de muros divisorios. Imagen 4.
  • Aplicación de mortero

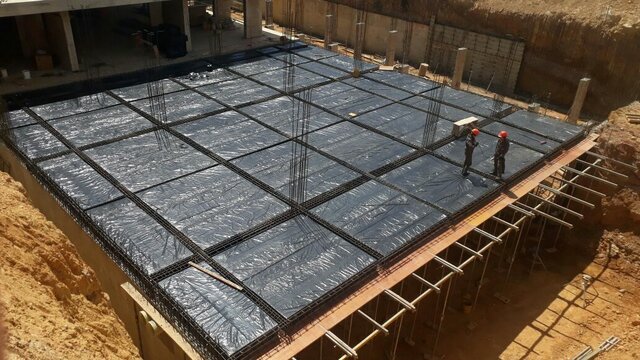

    Aplicación de mortero
    En la semana anterior sigue la aplicación del mortero en los apartamentos 401,402, pero adicionando pequeñas bolitas de icopor a la mezcla, para disminuir el peso sobre la losa, ya que en ese piso se había presentado una deflexión de más de 8 cm. Por lo cual está fue una buena opción para disminuir el impacto de la losa. Imagen 5.
  • Reparaciones

    En la semana anterior se llevó a cabo el vaciado para reparar la losa tipo bóveda, que se encontraba ubicada en el S1 entre los ejes Q3-5 y R3-5, luego se aplica un concreto listo de Toxement, el cual era de mejor especificación y de baja retracción, con el fin de prever el fisuramiento de la losa, colocando varillas de ⅝ en forma de cruz. Todos estos procesos se consultaron con el ingeniero calculista.
  • Fisuras y grietas

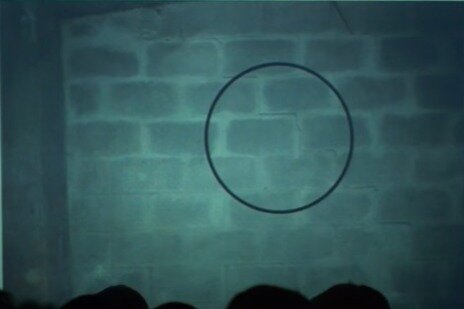

    Fisuras y grietas
    Para está fecha se observan fisuras y grietas, como consecuencia del asentamiento del edificio, ubicadas en los ejes R,S y T, principalmente sobre los muros y enchapes de las duchas. Imagen 6.
  • Siguen las reparaciones

    Prosiguen los trabajos con el mortero para la nivelación de los apartamentos 10-02 y 11-02 en donde se evidencia el consumo de la mezcla, consecuencia de las deflexiones que presenta la losa. Para evitar el aumento de peso se colocan bolitas de icopor para aligerar los espesores de la losa.
  • Desprendimiento en una columna

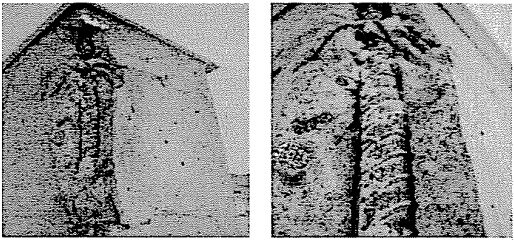

    Desprendimiento en una columna

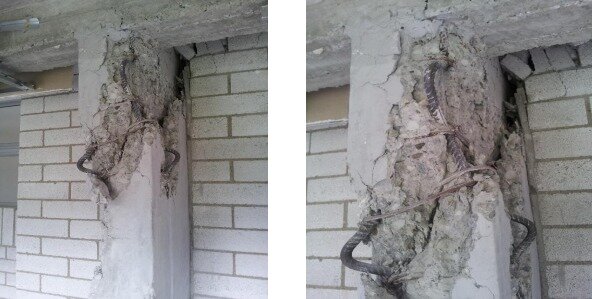

    En la semana anterior se detecta desprendimiento del concreto, en la arista superior de la columna R3 del piso 5. Las causas de este hecho se consultaron y analizaron con el ingeniero estructural. Principalmente la razón radica en la generación de esfuerzos ubicados sobre el punto que atraviesa una viga de amarre y el voladizo de la circulación, la recomendación era aplicar grauto en la superficie afectada. Imagen 7.
  • Period: to

    Vida residual

  • Seguimiento

    En esta semana se hace un seguimiento a todos los elementos estructurales para verificar el estado en el que se encuentran.
  • Aplicación de mortero para nivelación

    Aplicación de mortero para nivelación
    Prosiguen los trabajos con el mortero para la nivelación de los apartamentos 503, 19-01, 21-01. Se siguen colocando pequeñas bolitas de icopor en la aplicación del mortero de nivelación para disminuir el peso del mortero sobre la losa. Esto debido a las deflexiones en la parte central de la losa. Imagen 8.
  • Daño en el enchape

    Durante está semana se evidencia que aún no han mejorado la fisura que aparece en la escuadra de las zonas de duchas. Esto es producto de asentamientos que presenta la estructura lo cual afecta directamente el enchape en dicha zona. Los apartamentos afectados son el 12-02 y 301.
  • Nivelación son mortero y porón

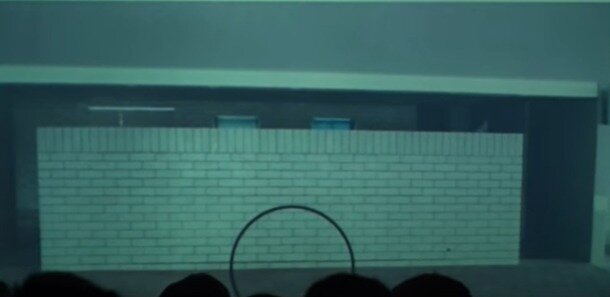

    Nivelación son mortero y porón
    Prosiguen los trabajos con el mortero para la nivelación de los apartamentos 801, 902, 11-03; en el último apartamento se toman medidas que muestran espesores entre 11 y 14 cm en la parte central de la losa donde hay más deflexión. Ahí se instala una lámina de icopor perimetral y se trata la parte central de la losa con pequeños trocitos de icopor. Imagen 9.
  • Nuevas pilas

    Nuevas pilas
    Se construyen las pilas de refuerzo. Imagen 10.

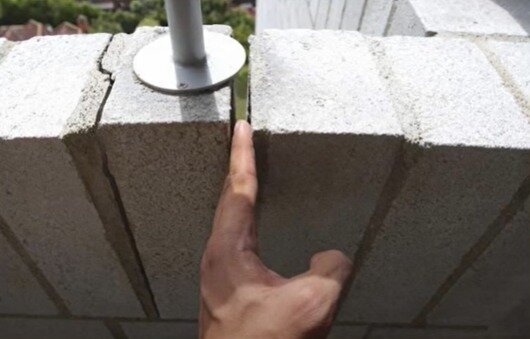

  • Descuadres en la estructura

    Descuadres en la estructura
    En el apartamento 302 se interviene una fisura por asentamiento, cielos descolgados, puertas descuadradas que no cierran, ventanearía que se ve con luces, desajustadas y que no cierran. Imagen 11.
  • Mejorar estabilidad

    En esta semana se continúa con la perforación para una pila nueva en el eje R3 de forma axial a la viga para ayudar a equiparar la carga actual de la viga y mejorar la estabilidad en el terreno.

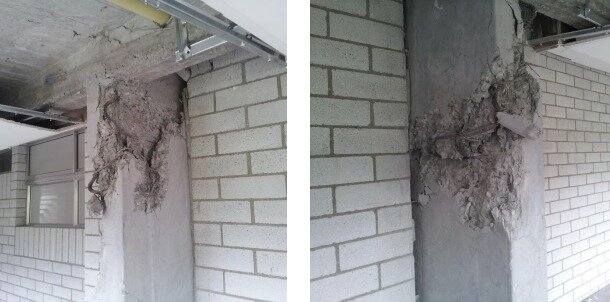

  • Fallas

    Fallas
    Se presentan fallas en la columna S3 nivel 4. Imagen 12.

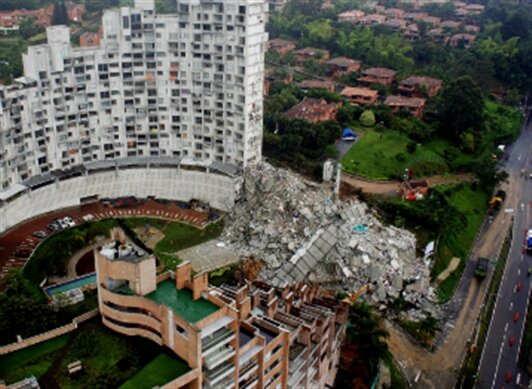

  • Colapso

    Colapso
    Colapsa la etapa 6 de la edificación Space. Imagen 13.
