Maquina de Vapor

Timeline created by Ricaud
  • Maquina Primitiva patentada por Thomas Savery

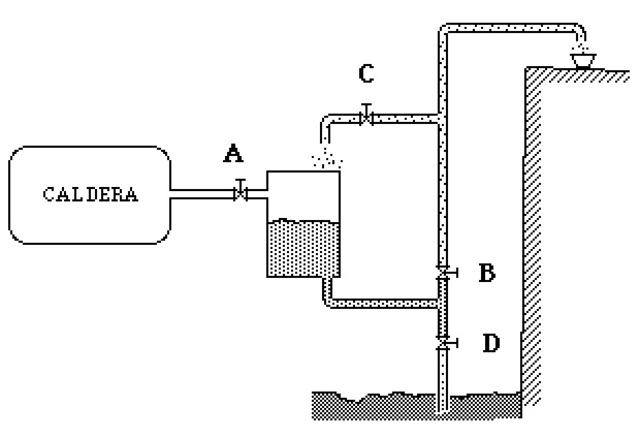

    Maquina Primitiva patentada por Thomas Savery
    Válvulas C y D permanecen cerradas se abre la válvula B y A. El vapor a presión de la caldera desplaza el agua líquida presente en el cilindro rígido, hace que el agua llegue hasta afuera de la mina. Eliminada el agua, se cierran las válvulas B y A, y se abre la C. Agua fría cae sobre el cilindro provocando una condensación y una baja en la presión interna del cilindro. Al abrir la válvula D, por acción de la diferencia de presión, el agua del fondo de la mina es succionada al cilindro.
  • Inventor de Máquina Atmosférica: Thomas Newcomen

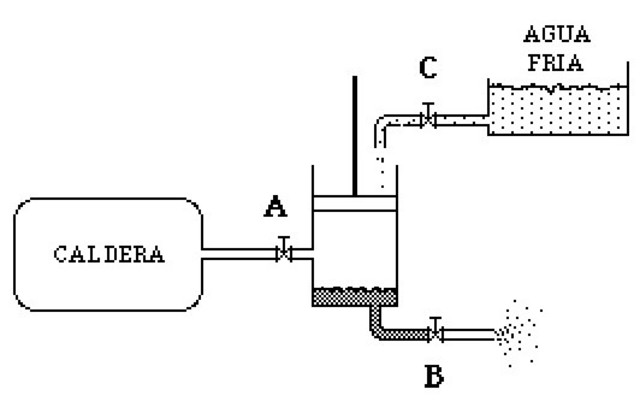

    Inventor de Máquina Atmosférica: Thomas Newcomen
    La máquina de Newcomen utilizaba la presión atmosférica como medio de desplazar el pistón una vez que se había realizado en el cilindro el vacío por medio de la condensación del vapor. La primera de estas máquinas de que se tiene constancia de que entrara en funcionamiento es la situada en las minas cercanas a Dudley Castle en 1712.
  • Inventor de Maquina de Vapor: James Watt

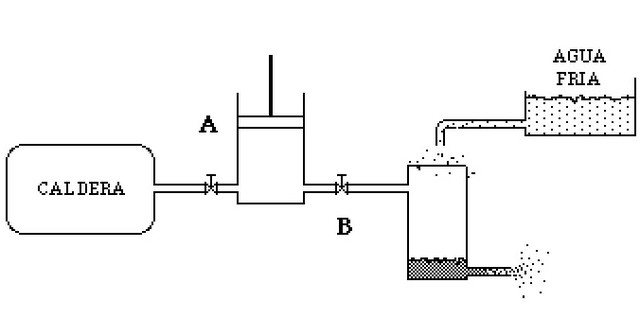

    Inventor de Maquina de Vapor: James Watt
    Con la válvula B cerrada, el cilindro vacío y el pistón en su posición inferior, se abre la válvula A. La presión del vapor ( >1 [atm]) hace que el pistón se eleve produciendo trabajo útil. Al llegar al tope superior se cierra la válvula A y se abre B. El pistón baja entonces por su propio peso evacuando los contenidos del cilindro (vapor a menor presión). Al llegar el pistón abajo se cierra la válvula B y se vuelve a abrir A repitiendo el ciclo.
  • John Wilkinson, Mandrinadora para Cilindros

  • Richard Trevithick

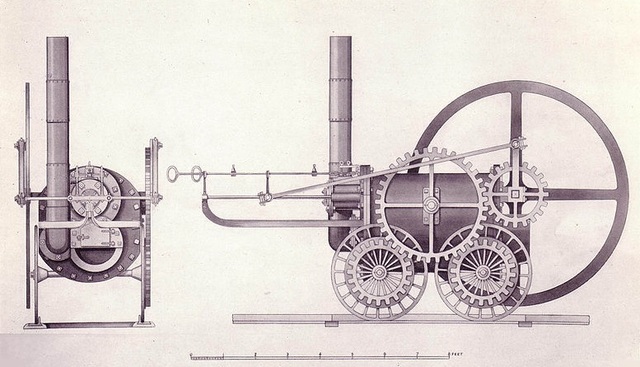

    Richard Trevithick
    Inventor de la primer Locomotora para transportar carbón y hierro. Esta máquina que no dio resultado porque circulaba por carriles de hierro fundido inapropiados para su peso.
    Dickinson, H. W., & Titley, A. (2010). Richard Trevithick: the engineer and the man. Cambridge University Press.
  • Matthew Murray

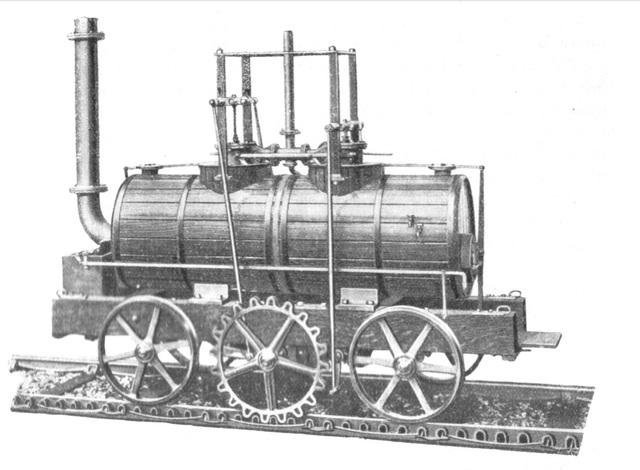

    Matthew Murray
    Inventor de Locomotora Salamanca
  • George Stephenson

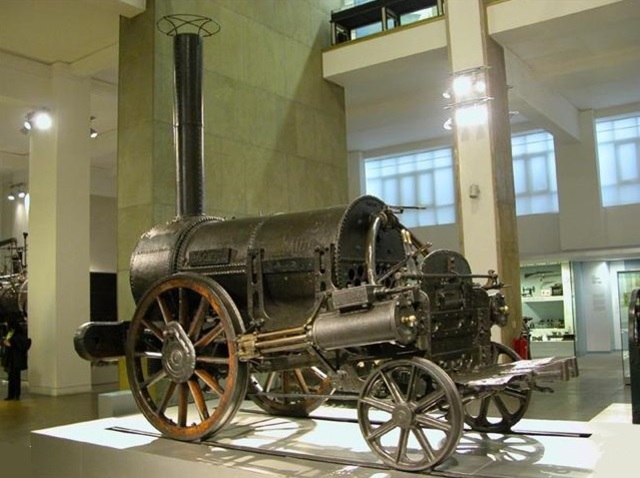

    George Stephenson
    Ingeniero Ingles que adapta modificaciones, puede transportar materiales con fuerza de mas de 40 caballos.
    Skeat, W. O. (1973). George Stephenson: the engineer and his letters. Institution of Mechanical Engineers.
  • Period: to

    Primera Revolución Industrial

    Se sitúa el papel de la ciencia en una posición dependiente de la técnica, los inventos estuvieron protagonizados por expertos que no necesariamente tenían una formación científica, como es el caso de Thomas Savery y Thomas Newcomen.
    Para la época, representó un avance considerable frente al uso de trabajo de hombres y bestias.
    Aún no se había desarrollado los conceptos de calor, trabajo ni energía.
  • Period: to

    John Smeaton mejoró la Maquina de Thomas Newcomen

  • Period: to

    Segunda Revolución Industrial

  • Period: to

    Desarrollo de tecnología de vapor y ciencia termodinámica

    La energía proporcionada por la rueda hidráulica, comenzaba a ser insuficiente en el funcionamiento industrial y con la maquina de vapor se dio solución a ese problema energético lo que posibilitó una mayor producción.
  • Period: to

    Transporte y comunicación de la humanidad

    Transforma el calor en energía mecánica
