HISTORIA DEL PROCESADOR

  • Intel 4004

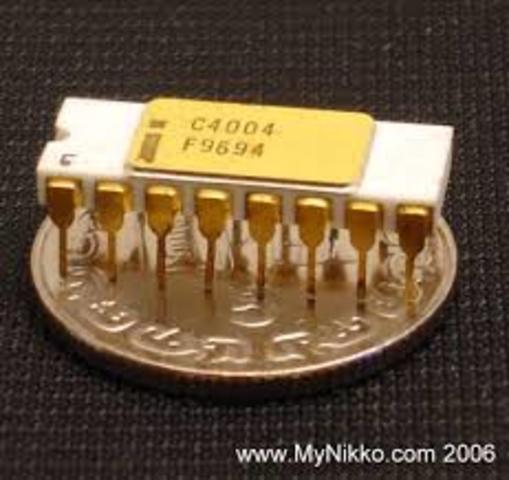

    Intel 4004
    Es considerado el primer microprocesador en un chip.
    El primer procesador fabricado por Intel, que solo hacia semiconductores de chips de memoria.
    Fue diseñado por Marcian "Ted" Hoff y Federico Faggin de Intel, y Masatoshi Shimade Busicom.
    Microprocesador de4 bits.
    Fue diseñado originalmente para calculadoras.
    Elconjunto de instruccionescontiene 46 instrucciones
    16 registros de 4 bits cada uno.
    2.300 transistores
    16 pines
  • Intel 8008

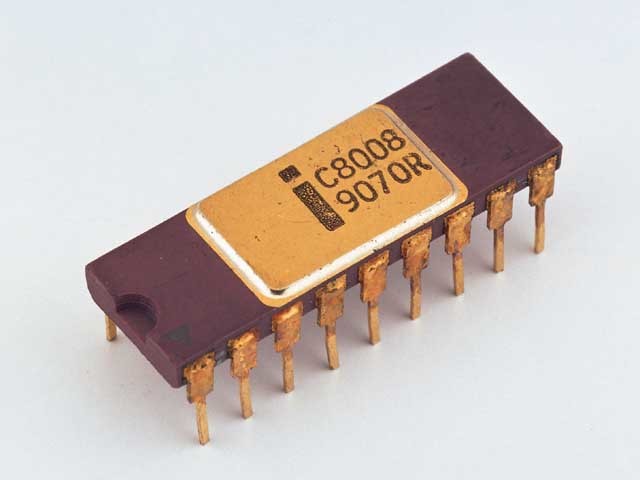

    Intel 8008
    Codificado inicialmente como 1201, fue pedido a Intel por Computer Terminal Corporation para usarlo en su terminal programable Datapoint 2200,
    Pero debido a que Intel terminó el proyecto tarde y a que no cumplía con la expectativas de Computer Terminal Corporation, finalmente no fue usado en el Datapoint. Posteriormente Computer Terminal Corporation e Intel
  • Intel 4040

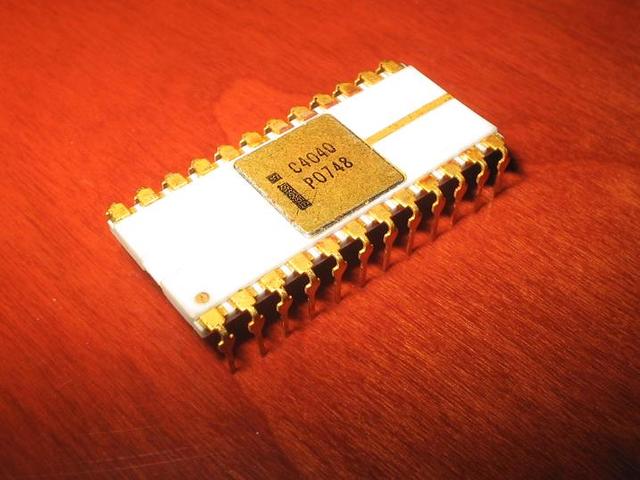

    Intel 4040
    Diseñado por Federico Faggin (quien propuso la arquitectura y condujo el proyecto) yTom Innes. El 4040 fue usado primariamente en juegos, pruebas, desarrollo, y equiposdel control. El paquete del 4040 era más de dos veces el ancho del 4004 y tenía 24pines en lugar de los 16 del 4004, un espacio para programas de 8KB, 8 registros adicionales.
  • Motorola 6800

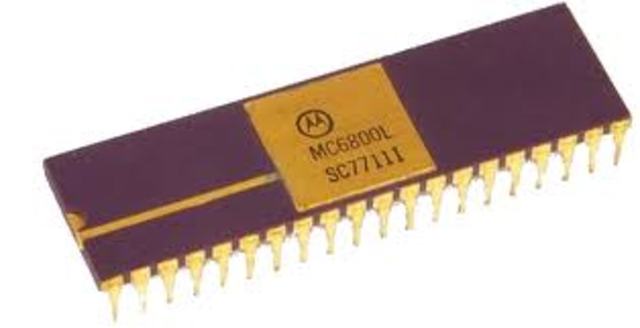

    Motorola 6800
    Más conocido como 6800. Fue lanzado al mercado poco después del Intel 8080. Su nombre proviene de que contenía aproximadamente 6.800 transistores. Varios de los primeras microcomputadoras de los años 1970 usaron el 6800 como procesador. Entre ellas se encuentran la SWTPC 6800, que fue la primera en usarlo, y la muy conocida Altair 680.
  • El z80

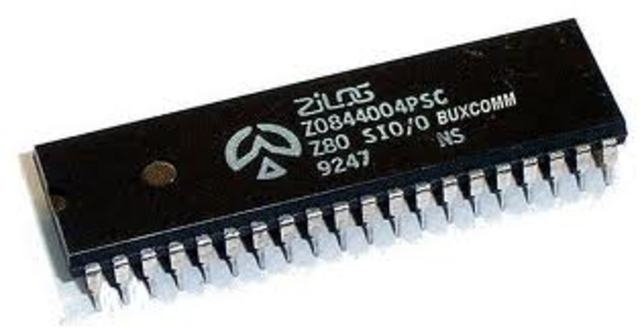

    El z80
    Compañía Zilog Inc. crea el Zilog Z80. Es un microprocesador de 8 bits construido en tecnología NMOS,
    Básicamente es una ampliación de éste, con lo que admite todas sus instrucciones. Un año después sale al mercado el primer computador que hace uso del Z80, el Tandy TRS-80 Model 1 provisto de un Z80 a 1,77 MHz y 4 KB de RAM.siendo usado de forma e
  • Intel 80286

    Intel 80286
    Velocidad de CPU: 6 MHz a 25 MHz
    Procesos: (Longitud de canal del MOSFET) 1.5 µm
    Conjunto de instrucciones: x86
    Socket: PLCC de 68 pines
    16 bits de la familia x86, Cuenta con 134.000 transistores. Las versionesiniciales del i286 funcionaban a 6 y 8 MHz, pero acabó alcanzando una velocidad de hasta 25MHz. Fue el microprocesador elegido para equipar al IBM Personal Computer/AT.
  • Intel 80186 y 80188

    Intel 80186 y 80188
    Velocidad de CPU:
    6,8,10,12, etc MHz.
    Los i80186 e i80188 son una mejora del Intel 8086 y del Intel 8088 respectivamente. Al igual que el i8086, el i80186 tiene un bus externo de 16 bits,mientras que el i80188 lo tiene de 8 bits como el i8088, para hacerlo más económico. La velocidad de reloj del i80186 e i80188 es de 6 MHz.
  • El vax 78032

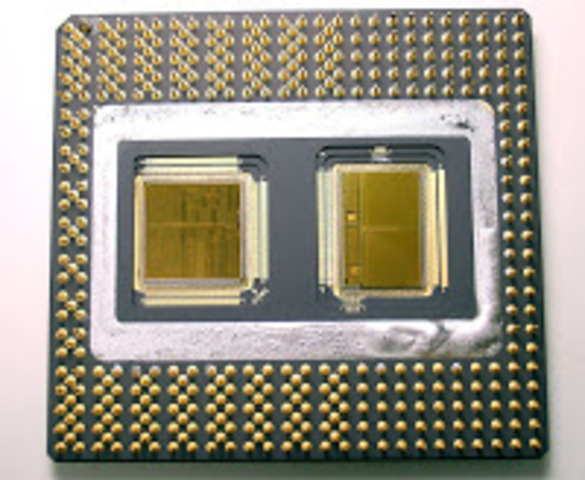

    El vax 78032
    Es de único chip y de 32 bits, y fue desarrollado y fabricado por Digital Equipment Corporation (DEC); instalado en los equipos MicroVAX II, en conjunto con su ship coprocesador de coma flotante separado, el 78132, tenían una potencia cercana al 90% .
    Este microprocesador contenía 125000 transistores, fue fabricado en tecnologóa ZMOS de DEC. Los sistemas V
  • Intel 80386

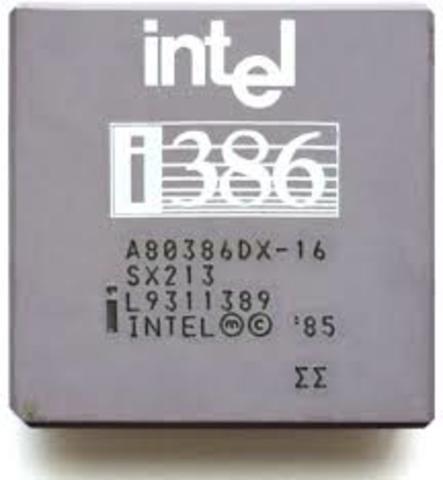

    Intel 80386
    Es un microprocesador CISC con arquitectura x86.Durante su diseño se le llamó 'P3', debido a que era el prototipo de la tercerageneración x86. El i386 fue empleado como la unidad central de proceso de muchos ordenadores personales desde mediados de los años 80 hasta principios de los 90.
  • Intel 80486

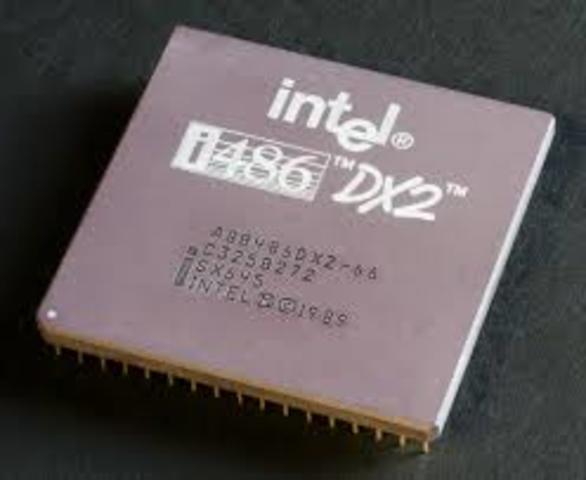

    Intel 80486
    Fabricantes:Intel, AMD y Texas Instruments
    Velocidad de CPU:25 MHz a 100 MHz
    Conjunto de instrucciones:x86 (i386)
    Sockets: Los Intel 80486 (i486, 486) son una familia de microprocesadores de 32 bits con arquitectura x86 diseñados por Intel Corporation. La diferencias principales son que i486 tienen un conjunto de instrucciones optimizado, una unidad de coma flotante y un caché unificado integrados en el propio circuito integrado del microprocesador y una unidad de interfaz de bus mejorada.
  • ADMx86

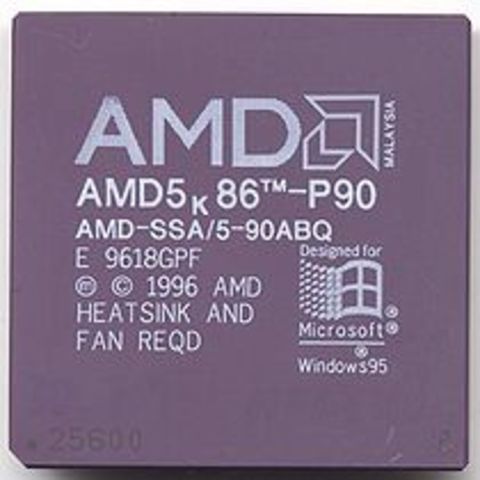

    ADMx86
    Procesadores fabricados por AMD 100% compatible con los códigos de Intel de ese momento. Llamados «clones» de Intel, llegaron incluso a superar la frecuencia de reloj de los procesadores de Intel y a precios significativamente menores. Aquí se incluyen las series Am286, Am386, Am486 y Am586.
  • Intel Pentium

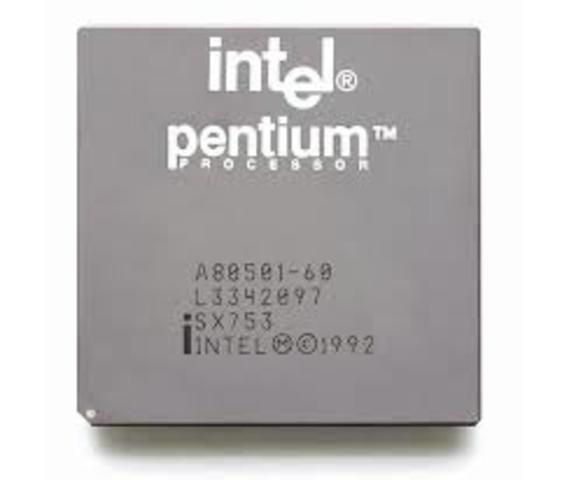

    Intel Pentium
    Poseía una arquitectura capaz de ejecutar dos operaciones a la vez, gracias a sus dos pipeline de datos de 32 bits cada uno, uno equivalente al 486DX(u) y el otro equivalente a 486SX(u). Además, estaba dotado de un bus de datos de 64 bits, y permitía un acceso a memoria de 64 bits (aunque el procesador seguía manteniendo compatibilidad de 32 bits para las operaciones internas, y los registros también eran de 32 bits). Las versiones que incluían instrucciones MMX.
  • Power Pc 601

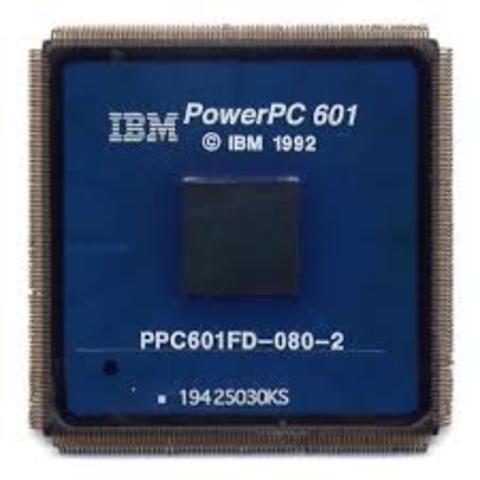

    Power Pc 601
    Es un procesador de tecnología RISC de 32 bits, en 50 y 66MHz.
    IBM busca una alianza con Apple y Motorola para impulsar la creación de este microprocesador, surge la alianza AIM (Apple, IBM y Motorola) cuyo objetivo fue quitar el dominio que Microsoft e Intel tenían en sistemas basados en los 80386 y 80486. PowerPC (abreviada PPC o MPC) es el nombre original de la familia de procesadores de arquitectura de tipo RISC, que fue desarrollada por la alianza AIM.
  • EL PowerPC 620

    IBM y Motorola desarrollan el primer prototipo del procesador PowerPC de 64 bit[2], la implementación más avanzada de la arquitectura PowerPC.
    El 620 fue diseñado para su utilización en servidores, y especialmente optimizado para usarlo en configuraciones de cuatro y hasta ocho procesadores en servidores de aplicaciones de base de datos y vídeo. Este procesador incorpora siete millones de transistores y corre a 133 MHz.
  • Intel pentium Pro

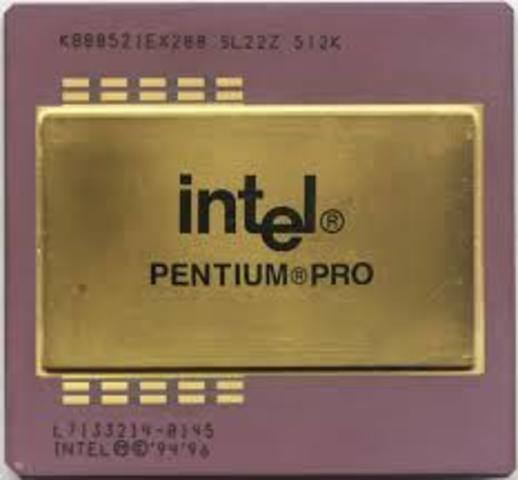

    Intel pentium Pro
    Procesador Pentium Pro (profesional) se diseñó con una arquitectura de 32 bits. Se usó en servidores y los programas y aplicaciones para estaciones de trabajo (de redes) impulsaron rápidamente su integración en las computadoras. El rendimiento del código de 32 bits era excelente, pero el Pentium Pro a menudo era más lento que un Pentium cuando ejecutaba código o sistemas operativos de 16 bits. El procesador Pentium Pro estaba compuesto por alrededor de 5'5 millomes de transacciones.
  • AMD k5

    AMD k5
    Habiendo abandonado los clones, AMD fabricada con tecnologías análogas a Intel. AMD sacó al mercado su primer procesador propio, el K5, rival del Pentium. La arquitectura RISC86 del AMD K5 era más semejante a la arquitectura del Intel Pentium Pro que a la del Pentium. El K5 es internamente un procesador RISC con una Unidad x86- decodificadora, transforma todos los comandos x86 en comandos RISC. Este principio se usa hasta hoy en todas las CPU x86. Era superior al Pentium Pro
  • AMK k6 Y k6-2

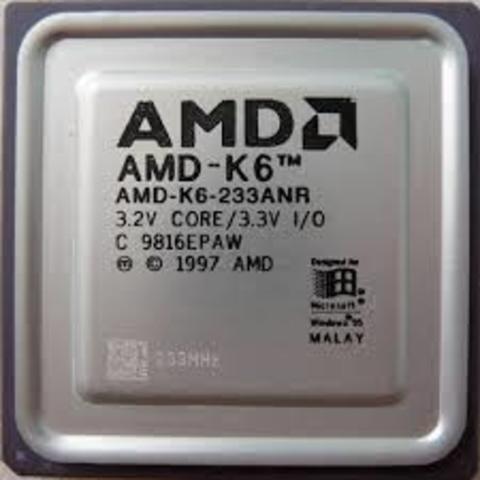

    AMK k6 Y k6-2
    En cálculos en coma flotante, el K6 también quedó por debajo del Pentium II, pero por encima del Pentium MMX y del Pro. El K6 contó con una gama que va desde los 166 hasta los más de 500 MHz y con el juego de instrucciones MMX, que ya se han convertido en estándares.
    Más adelante se lanzó una mejora de los K6, los K6-2 de 250 nanómetros, para seguir compitiendo con los Pentium II, siendo éste último superior en tareas de coma flotante, pero inferior en tareas de uso general.
  • intel Pentium ll

    intel Pentium ll
    Un procesador de 7'5 millones de transistores,mejorar el rendimiento en la ejecución de código de 16 bits, añadir el conjunto de instrucciones MMX y eliminar la memoria caché de segundo nivel del núcleo del procesador, colocándola en una tarjeta de circuito impreso junto a éste.
    Los usuarios de PC pueden capturar, revisar y compartir fotografías digitales con amigos y familia vía Internet.
  • Intel celerom

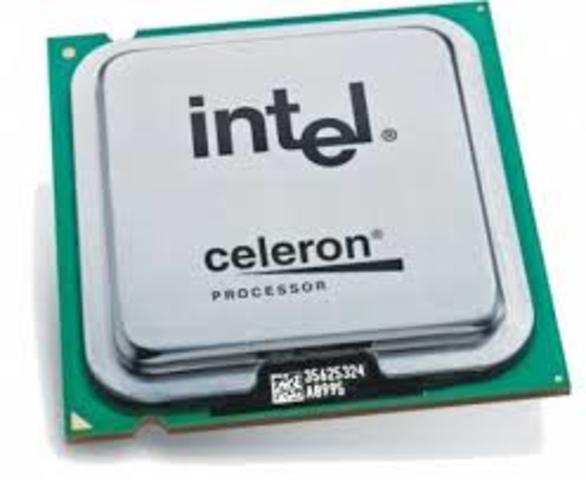

    Intel celerom
    desarrollo de procesadores para el segmento de mercados específicos, el procesador Celeron es el nombre que lleva la línea de de bajo costo de Intel.Se diseña para añadir valor al segmento del mercado de los PC. Proporcionó a los consumidores una gran actuación a un bajo coste, y entregó un desempeño destacado para usos como juegos y el software educativo.
  • ADM Athlon k7

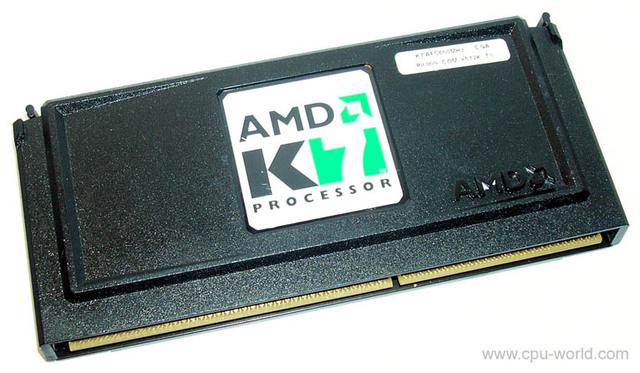

    ADM  Athlon k7
    mejoró substancialmente el sistema de coma flotante (ahora con 3 unidades de coma flotante que pueden trabajar simultáneamente) y se le incrementó la memoria caché de primer nivel (L1) a 128 KB (64 Kb para datos y 64 Kb para instrucciones). Además incluye 512 Kb de caché de segundo nivel (L2). El resultado fue el procesador x86 más potente del momento.
  • Intel Pentium lll

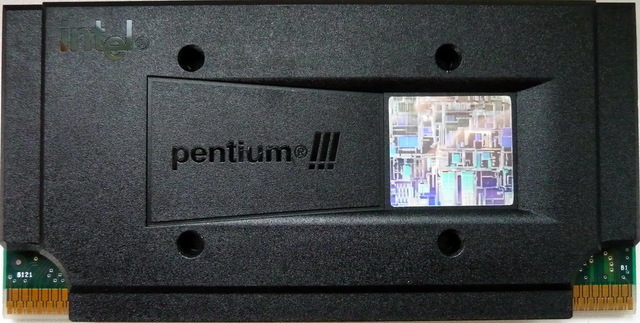

    Intel Pentium lll
    ofrece 70 nuevas instrucciones Internet Streaming, las extensiones de SIMD que refuerzan dramáticamente el desempeño con imágenes avanzadas, 3D, añadiendo una mejor calidad de audio, video y desempeño en aplicaciones de reconocimiento de voz. Fue diseñado para reforzar el área del desempeño en el Internet, le permite a los usuarios hacer cosas, tales como, navegar a través de páginas pesadas (con muchos gráficos), tiendas virtuales y transmitir archivos video de alta calidad.
  • Intel Pentium 4

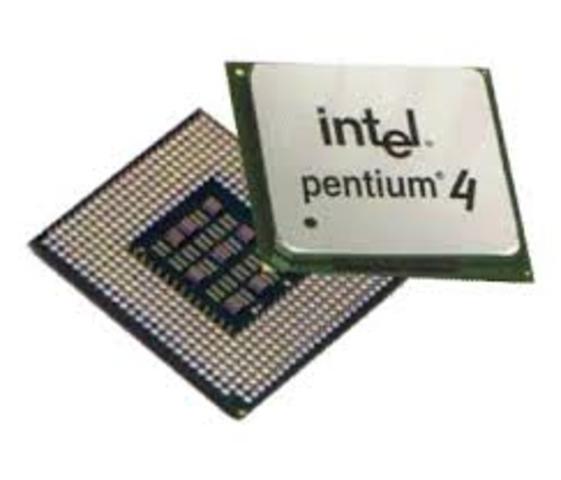

    Intel Pentium 4
    Este es un microprocesador de séptima generación basado en la arquitectura x86 y fabricado por Intel. Es el primero con un diseño completamente nuevo desde el Pentium Pro. Se estrenó la arquitectura NetBurst, la cual no daba mejoras considerables respecto a la anterior P6. Intel sacrificó el rendimiento de cada ciclo para obtener a cambio mayor cantidad de ciclos por segundo y una mejora en las instrucciones SSE.
  • AMD Athlon XP

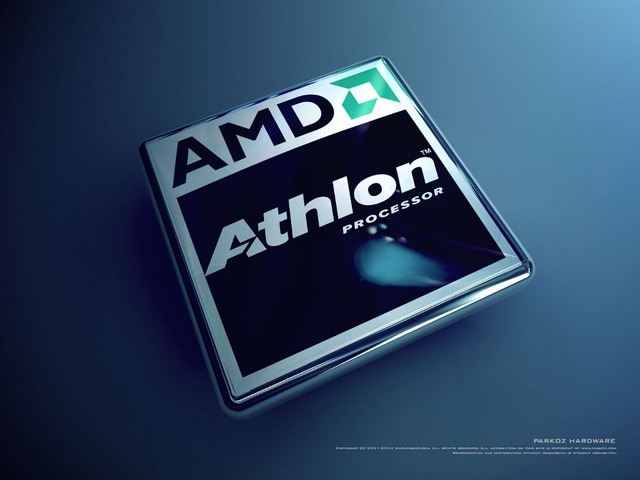

    AMD Athlon XP
    Los cambios principales respecto al núcleo anterior fueron mejoras de rendimiento que lo hacen un 10% más rápido que un Athlon Thunderbird a la misma velocidad de reloj. Su velocidad de reloj se situó entre 1,3 y 1,7 GHz. Además el núcleo Palomino fue el primero en incluir el conjunto de instrucciones SSE de Intel, además de las 3DNow! propias de AMD.
  • Intel Pentium 4 (prescott)

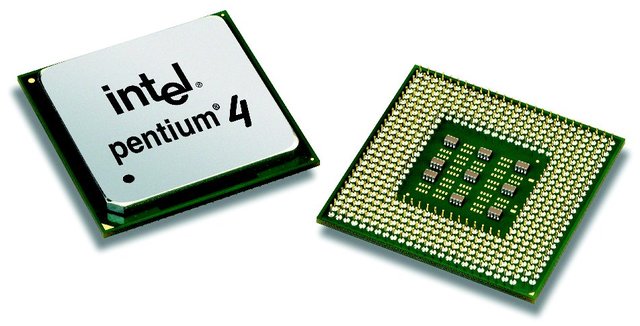

    Intel Pentium 4 (prescott)
    Primero se utilizó en su manufactura un proceso de fabricación de 90 nm y luego se cambió a 65nm. Su diferencia con los anteriores es que éstos poseen 1 MiB o 2 MiB de caché L2 y 16 Kb de caché L1 (el doble que los Northwood), prevención de ejecución, SpeedStep, C1E State, un HyperThreading mejorado, instrucciones SSE3, manejo de instrucciones AMD64, de 64 bits creadas por AMD, pero denominadas EM64T por Intel, sin embargo por graves problemas de temperatura y consumo.
  • AMD Athlon 64

    AMD Athlon 64
    El Athlon 64 presenta un controlador de memoria en el propio circuito integrado del microprocesador y otras mejoras de arquitectura que le dan un mejor rendimiento que los anteriores Athlon y que el Athlon XP funcionando a la misma velocidad, incluso ejecutando código heredado de 32 bits. El Athlon 64 también presenta una tecnología de reducción de la velocidad del procesador llamada Cool'n'Quiet,: cuando el usuario está ejecutando aplicaciones que requieren poco uso del procesador.
  • Intel core Dou

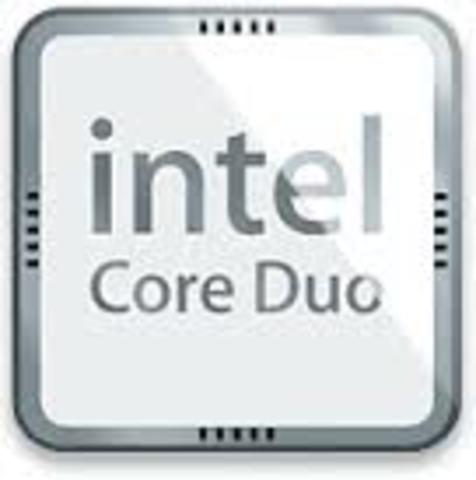

    Intel core Dou
    doble núcleo y CPUs 2x2 MCM (módulo Multi-Chip) de cuatro núcleos con el conjunto de instrucciones x86-64, basado en la nueva arquitectura Core de Intel. La microarquitectura Core regresó a velocidades de CPU bajas y mejoró el uso del procesador de ambos ciclos de velocidad y energía comparados con anteriores NetBurst de los CPU Pentium 4/D2. La microarquitectura Core provee etapas de decodificación, unidades de ejecución, caché y buses más eficientes, reduciendo el consumo de energía de CPU.
  • AMD phenom

    AMD phenom
    tres y cuatro núcleos basados en la microarquitectura K10. Como característica común todos los Phenom tienen tecnología de 65 nanómetros lograda a través de tecnología de fabricación Silicon on insulator (SOI).
    Todas las CPU Phenom poseen características tales como controlador de memoria DDR2 integrado, tecnología HyperTransport y unidades de coma flotante de 128 bits, para incrementar la velocidad y el rendimiento de los cálculos de coma flotante.
  • Intel core nehelem

    Intel core nehelem
    Los Core i7 son los primeros procesadores que usan la microarquitectura Nehalem de Intel y es el sucesor de la familia Intel Core 2. FSB es reemplazado por la interfaz QuickPath en i7 e i5 (zócalo 1366), y sustituido a su vez en i7, i5 e i3 (zócalo 1156) por el DMI eliminado el northBrige e implementando puertos PCI Express directamente. Memoria de tres canales (ancho de datos de 192 bits): cada canal puede soportar una o dos memorias DIMM DDR3.
  • AMD phenom 2

    AMD phenom 2
    multinúcleo (multicore) fabricados en 45 nm, la cual sucede al Phenom original y dieron soporte a DDR3. Una de las ventajas del paso de los 65 nm a los 45 nm, es que permitió aumentar la cantidad de caché L3. De hecho, ésta se incrementó de una manera generosa, pasando de los 2 MiB del Phenom original a 6 MiB.
    Entre ellos, el Amd Phenom II X2 BE 555 de doble núcleo surge como el procesador binúcleo del mercado. También se lanzan tres Athlon II con sólo Caché L2.
  • athlon II

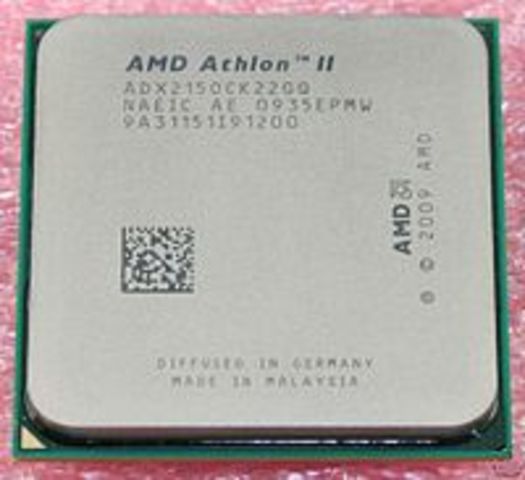

    athlon II
    La familia Athlon II está basada en la arquitectura K10, sin embargo a diferencia de la familia del Phenom II, no posee cache de tercer nivel L3. En estos procesadores, se ha intentado cubrir esa diferencia, aumentando el nivel de la cache de segundo nivel de 512 KiB a 1 MiB por cada núcleo en los procesadores de dos núcleos. Ofrece compatibilidad con las instrucciones SSE, SSE2, SSE3, SSE4a y MMX para la seguridad y aplicaciones multimedia.
  • AMD fusion

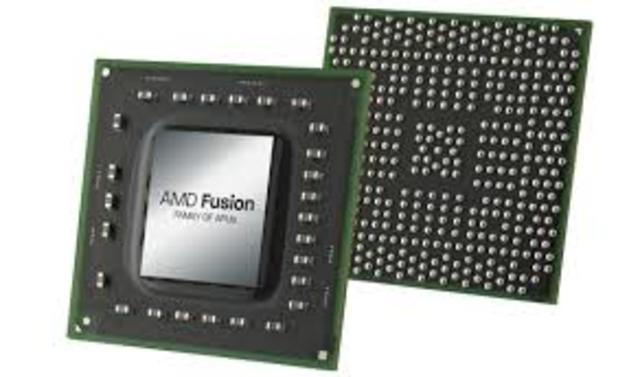

    AMD fusion
    diseño futuro de microprocesadores Turion, producto de la fusión entre AMD y ATI, combinando con la ejecución general del procesador, el proceso de la geometría 3D y otras funciones de GPUs actuales. La GPU (procesador gráfico) estará integrada en el propio microprocesador. Se espera la salida progresiva de esta tecnología a lo largo del 2011; estando disponibles los primeros modelos (Ontaro y Zacate) para ordenadores de bajo consumo.
  • Intel Ivy Bridge

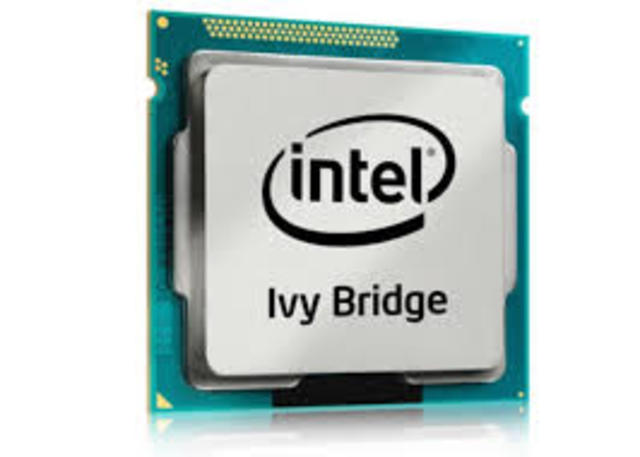

    Intel Ivy Bridge
    Intel Core de tercera generación. Son por tanto sucesores de los micros que aparecieron a principios de 2011,
    Pasamos de los 32 nanómetros de ancho de transistor en Sandy Bridge a los 22 de Ivy Bridge. Esto le permite meter el doble de ellos en la misma área. Un mayor número de transistores significa que puedes poner más bloques funcionales dentro del chip. Es decir, este será capaz de hacer un mayor número de tareas al mismo tiempo.
  • Intel Core Haswell

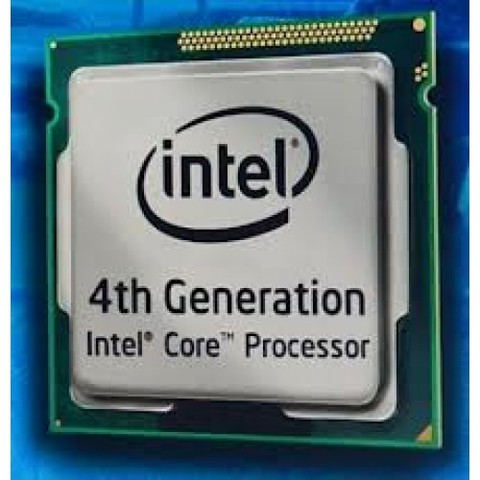

    Intel Core Haswell
    cuarta generación de Intel Core. Son la corrección de errores de la tercera generación e implementan nuevas tecnologías gráficas para el gamming y el diseño gráfico, funcionando con un menor consumo y teniendo un mejor rendimiento a un buen precio. Continua como su predecesor en 22 nanómetros pero funciona con un nuevo socket con clave 1150. Tienen un costo elevado a comparación con los APU's y FX de AMD pero tienen un mayor rendimiento.
