-
primer adhesivo SEVRITION, desarrollado por Hagger y cuya composición era la del ácido glicerofosfóricodimetacrilato. En un medio húmedo, la unión era inestable y se descomponía.
-
Michael Buonocore que fue el primero en describir el efecto sobre el esmalte de la aplicación de una solución ácida, se lavaba y secaba y con la que se obtenía un patrón de grabado con ácido de la superficie adamantina. El ácido consigue una superficie porosa e irregular, capaz de ser mojada y penetrada por una resina fluida, de baja viscosidad.
-

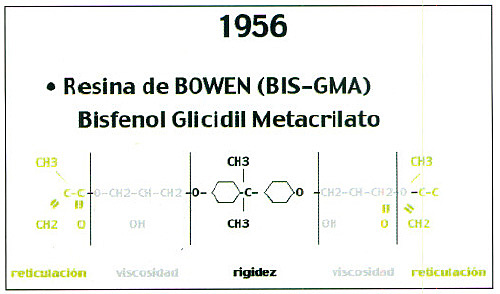

Bowen obtiene el Bis-GMA
-
Bowen propone el primer adhesivo dentinario comercial, con una molécula, el NPG-GMA (Nfenilglicina- glicidil Metacrilato) que tenía carácter bifuncional. Este adhesivo se comercializó como Cervident de la S:S: White.
-
Tienen partículas de relleno con un tamaño promedio entre 10 y 50 µm. Este tipo de resinas fue muy utilizada, sin embargo, sus desventajas justifican su desuso. Su desempeño clínico es deficiente y el acabado superficial es pobre, propiciando la prominencia de grandes partículas de relleno las cuales son más resistentes.
-
Clearfil Bond System de Kuraray, que contenía un monómero hidrófobo, el metacriloxietil- fenil-hidrógenofosfato, junto con un metacrilato hidrosoluble, HEMA (Hidroxietilmetacrilato) e incorporando activadores químicos. La capacidad de adhesión era todavía muy pobre debido a la poca capacidad de humectar la dentina, y se situaba alrededor de los 3 Mpa, valores que mejoraron cuando fue utilizado junto a una técnica de grabado ácido del esmalte, también el de la dentina (grabado total)
-
Estas contienen relleno de sílice coloidal con un tamaño de partícula entre 0.01 y 0.05 µm.
-
enure introducido por la casa Den-Mat, sistema muy complejo de 8 pasos que luego se simplificó y se presentaba como un acondicionador que contenía oxalato de aluminio al 3,5%, ác. Nítrico al 2,5% y un 94% de agua, una solución A con NPG-GMA en acetona al 94% y una solución B que era un 10% de PM-DM.
-
Nakabayashi descubre la "capa híbrida", que justifica la imbricación de la resina del adhesivo entre la dentina, de forma que al resina se sitúa entre las redes de colágeno, imbricándose entre ellas y a su vez es capaz de introducirse en los túbulos dentinarios parcialmente desmineralizados.
-

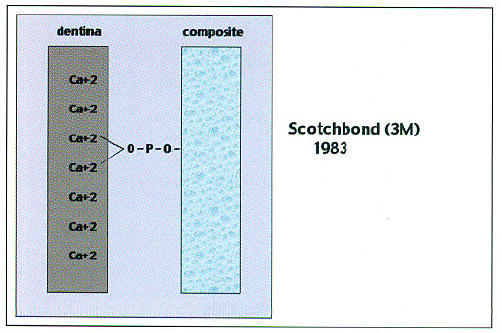

un esterfosfato del Bis-GMA que se presentaba en dos componentes: la resina hidrofóbica formada por Diclorofosfato de BisGMA al 57%, un 43% de TEG-DMA (Trietilglicidildimetacrilato) y pequeñas cantidades del iniciador de peróxido de benzoilo y el otro componente, el líquido, constituido por un 98% de etanol, aceleradores (canforoquinonas al 0,06% en los fotopolimerizables y sulfocinato sódico de benceno. Unión al esmalte se había duplicado, en relación a la década anterior (5 Mpa)
-
se comercializa el Clearfil New Bond y el Clearfil Fotobond de Kuraray, que era un nuevo fosfato que contenía un grupo hidrofóbico largo (MDP -Metacriloxyetildihidrógeno fosfato-) y un grupo hidrofílico con mayor humectancia (HEMA)
-
El mecanismo de acción del Gluma, es el de su unión con el colágeno de la dentina, junto como el Mirage Bond (Myros), Restbond (Lee) son considerados de la tercera generación
-
estan reforzados por una fase inorgánica de vidrios de diferente composición y tamaño en un porcentaje en peso de 60% o más, con tamaños de partículas que oscilan entre 0,6 y 1 mm, incorporando sílice coloidal con tamaño de 0,04 mm
-
Constan de un acondicionador de dentina y esmalte (EDTA, Ác. Nítrico, poliexidina, ... ) que limpia la interfase dental y usualmente retiran el barrillo dentinario. Casi siempre son lavados después de aplicar el acondicionador. También constan del "Primer Acuoso" propiamente dicho, que humedece la superficie de la dentina.
-
Son resinas a las cuales se les ha disminuido el porcentaje de relleno inorgánico y se han agregado a la matriz de resina algunas sustancias o modificadores reológicos (diluyentes) para de esta forma tornarla menos viscosa o fluida, tiene una alta elasticidad o bajo módulo elástico (3,6 - 7,6 GPa)
-
Las resinas compuestas de alta densidad son resinas con un alto porcentaje de relleno. Sin embargo, ellas no se condensan ya que no disminuyen su volumen al compactarlas, sencillamente ofrecen una alta viscosidad que trata de imitar la técnica de colocación de las amalgamas.
