Tecnologías invasivas a través del tiempo en el cuidado del paciente pediátrico

  • Estetoscopio

    Estetoscopio
    Inventado por René Laennec en 1816.
    El estetoscopio (griego stéthos, pecho, y skopé, observar), además de ser un valioso instrumento para la práctica clínica, es un símbolo de la medicina.
  • Historia muy conocida, Laennec.

    Historia muy conocida, Laennec.
    Durante su visita a los enfermos del Hôpital Necker, debió examinar a una paciente cuya gordura le impedía oír con claridad los ruidos cardíacos.
  • Historia Laennec

    Historia Laennec
    Entonces, enrolló unas hojas de papel en forma de cilindro, aplicó uno de sus extremos al pecho de la paciente y el otro a su oído.
  • Historia Laennec

    Historia Laennec
    Eso le permitió escuchar con claridad los ruidos cardíacos mejor que lo que se escuchaba hasta entonces a través de la auscultación inmediata.
  • Historia General

    Historia General

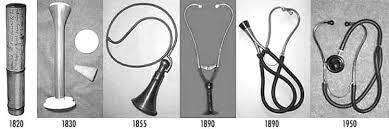

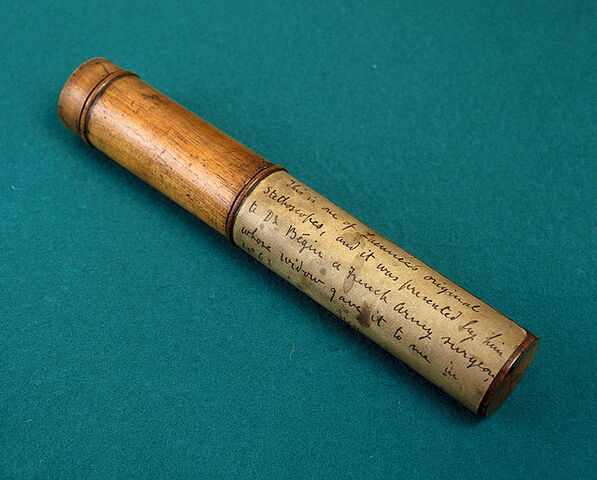

    Los primeros estetoscopios eran monoauriculares, de madera, de unos 30 cm de largo y 4 de diámetro, con un orificio central de 8 mm de diámetro.
  • Historia General

    Historia General
    El descubrimiento del estetoscopio, pese a demostrar rápidamente sus notables ventajas sobre la auscultación inmediata, no fue unánimemente bien recibido.
  • Historia General

    Historia General

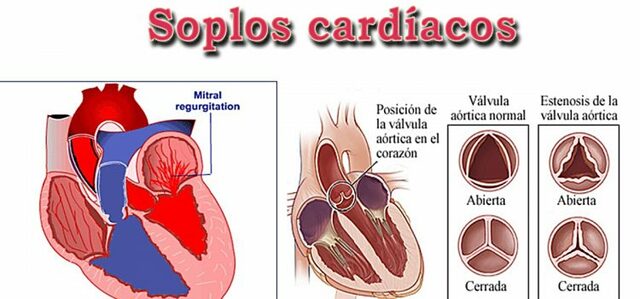

    Tuvo sus defensores, es cierto, como el médico estadounidense Austin Flint (1812-1886), profesor del hospital de Bellevue de Nueva York, que describiera el soplo de la insuficiencia aórtica severa que lleva su nombre, y que perfeccionó el instrumento inventado por Laennec.
  • Historia General

    Historia General
    De las investigaciones de Laennec se derivó gran parte del lenguaje médico actual. Términos como estertores, roncus, frémito, soplo, broncofonía, pectoriloquia, hipertrofia, etcétera, nacen con este excepcional médico francés.
  • Historia General

    Laennec también analizó los dos ruidos cardíacos que había mencionado William Harvey en su obra De motus cordi de 1628,
    en la que describió la circulación de la sangre, uno de los avances más trascendentes de la historia de la ciencia.
  • Historia General

    Historia General
    La exploración del corazón y los vasos sanguíneos registró como aportes tecnológicos fundamentales el descubrimiento de los rayos X por Wilhelm Conrad Röentgen (1845-1923) en 1895, y el electrocardiograma por Willem Einthoven (1860-1927) en 1901-1906. Por estos descubrimientos recibieron ambos sendos premios Nobel, Einthoven el de Medicina en 1924, y Röentgen el primer premio Nobel de Física en 1901.
  • Baumanómetro

    Baumanómetro
    Dispositivo utilizado para medir la presión sanguínea, compuesto por un manguito inflable para colapsar y luego liberar la arteria debajo del brazalete de manera controlada, y un manómetro de mercurio o mecánico para medir la presión.
  • Antecedentes Históricos

    Antecedentes Históricos
    Samuel Siegfried Karl Ritter von Basch (9 de septiembre de 1837 Praga - 25 de abril de 1905, Viena ) fue un médico austríaco-judío; más conocido como el médico personal del emperador Maximiliano I de México.
    El esfigmomanómetro fue inventado por Samuel Siegfried Karl Ritter von Basch en el año 1881.
  • Antecedentes Históricos

    Antecedentes Históricos
    Scipione Riva-Rocci introdujo una versión más fácil de usar en 1896.
  • Antecedentes Históricos

    Antecedentes Históricos
    En 1901, el neurocirujano pionero, el Dr. Harvey Cushing, trajo un ejemplo del dispositivo de Riva-Rocci a los Estados Unidos, lo modernizó y popularizó dentro de la comunidad médica.
  • Antecedentes Históricos

    Antecedentes Históricos
    Una mejora adicional se produjo en 1905 cuando el médico ruso Nikolai Korotkov incluyó la medición de la presión arterial diastólica tras su descubrimiento de los "sonidos de Korotkoff".
  • Antecedentes Históricos

    Antecedentes Históricos
    William A. Baum inventó el Baumanómetro en 1915, mientras trabajaba para un grupo de médicos que manejaba los exámenes físicos de seguros y empleo.
  • Funcionamiento

    Funcionamiento
    El esfigmomanómetro se emplea como instrumento de medida de estos valores extremos de presión debidos al flujo sanguíneo, es
    decir de la presión sistólica (de contracción del corazón, o de bombeo) y de presión diastólica, medidas habitualmente en milímetros de mercurio.
  • Funcionamiento

    Funcionamiento

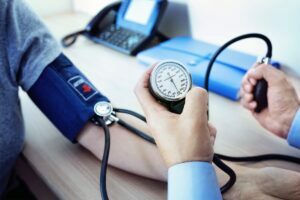

    Consiste en un brazalete,que es inflado con una perilla manual, que bombee aire, inflando el brazalete hasta que oprime el brazo. La presión dentro del aire del brazalete se mide mediante un manómetro que indica la T/A. La opresión del brazo se eleva hasta que, cesa el tránsito de sangre por la arteria braquial; a unos 250 mmHg aprox. La perilla, o dispositivo de bombeo, posee una válvula de purga que permite descender la presión del brazalete de una forma controlada.
  • Tipos de Baumanómetro

    Tipos de Baumanómetro
    Existen diversos esfigmomanómetros en la actualidad: los tradicionales de columna de mercurio, los aneroides (de aguja empujada por resortes interiores, en lugar de la columna de mercurio) y los digitales. Cada uno de estos sistemas posee características propias, siendo los más precisos los de columna de mercurio (desde comienzos del siglo xxi en desuso en Europa.
  • Esfigmomanómetro Digital

    Esfigmomanómetro Digital
    Posee su brazalete y su manómetro; a veces incorpora un compresor eléctrico para inflar el brazalete. Contienen también una pequeña computadora que dispone de memoria y reloj. El brazalete dispone además en su interior de sensores capaces de detectar los sonidos de Korotkoff, permitiendo conocer el intervalo de presión diastólica y sistólica.
  • Esfigmomanómetro Digital

    Esfigmomanómetro Digital
    El sistema auscultatorio se fundamenta en un micrófono ubicado en el brazalete y que interpreta los ruidos de Korotkoff, mientras que los dispositivos oscilométricos analizan la transmisión de vibración de la pared arterial.
  • Esfigmomanómetro Digital

    Permiten a los pacientes hipertensos controlar a diario y de una forma sencilla su tensión y pulso sin salir de casa. La operación básica consiste en aplicarse el brazalete y, pulsando un botón, se activan los procesos de medida durante un par de minutos. Las memorias de estos instrumentos permiten grabar automáticamente las medidas, permitiendo hacer un seguimiento y evolución de la tensión arterial.
  • Termómetro Antecedentes

    Termómetro  Antecedentes
    La temperatura de los cuerpos es una característica que ya el hombre primitivo captó a través de sus sentidos y vincular con diversas situaciones. Hipócrates comprobaba el calor de la piel del enfermo aplicando la mano sobre él y, según la sensación que percibía, hacía la diferencia entre el “calor dulce” y la “fiebre ardiente”.
  • Antecedentes Históricos

    Antecedentes Históricos
    El termómetro es un instrumento de medición de temperatura. Se estima que el inventor del termómetro (vocablo que proviene del griego thermes y metron, medida del calor) fue Galileo Galilei, astrónomo y físico italiano, jefe de Matemática en la Universidad de Padua, considerado uno de los padres de la ciencia moderna.
  • Antecedentes Históricos

    Antecedentes Históricos

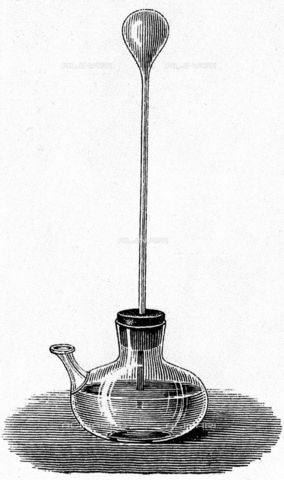

    En 1592 diseñó básicamente en un tubo de vidrio vertical, cerrado por ambos extremos, que contiene agua en la que se encuentran sumergidas varias esferas de vidrio cerradas; cada una de las esferas contiene, a su vez, una cierta cantidad de líquido coloreado.
  • Antecedentes Históricos

    Antecedentes Históricos
    Este primer termómetro (termoscopio) tenía algunas dificultades, por un lado, las variaciones de presión atmosférica que soporta el agua, podían hacer variar el nivel del líquido, sin que varíe
    la temperatura, lo que generaba importantes errores de medición y por el otro, sólo 3 servía para medir grandes cambios de temperatura, sin una escala de medición.
  • Antecedentes Históricos

    Antecedentes Históricos
    En 1641, Fernando II de Médici, Gran Duque de Toscana, aficionado a la ciencia, construyó el termómetro de bulbo de alcohol con capilar sellado, como los que usamos actualmente.
  • Antecedentes Históricos

    Antecedentes Históricos

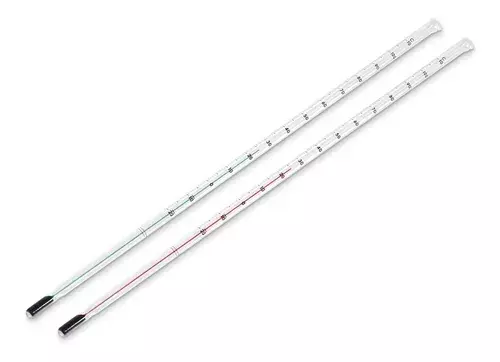

    Daniel Gabriel Fahrenheit, un germano-holandés (nació en Dancing y emigró a Amsterdam), fabricante de instrumentos técnicos y autor de numerosos inventos, entre ellos el termómetro de alcohol en 1709, logró en 1714 el primer termómetro a base de mercurio, perfeccionando así el "termómetro de Galileo".
  • Antecedentes Históricos

    1864: Henri Becquerel sugiere un pirómetro óptico. Pirómetros: termómetros para altas temperaturas, se utilizan en fundiciones, fábricas de vidrio, hornos para cocción de cerámica.
  • Termómetros clínicos

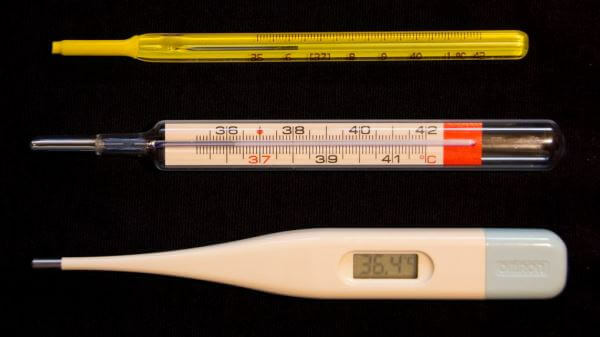

    Termómetros clínicos
    Son los utilizados para medir la temperatura corporal. Los hay tradicionales de mercurio y digitales, teniendo estos últimos algunas ventajas adicionales como su fácil lectura, respuesta rápida, memoria y en algunos modelos alarma vibrante.
  • Termómetro Digital

    Termómetro Digital
    Luego de la prohibición del mercurio en la salud debido a los efectos contaminantes y posibles daños a la salud, se crea el termómetro digital, los cuales funcionan transductores y circuitos electrónicos para convertir en números las pequeñas variaciones, permiten registrar la temperatura en segundos con un mínimo rango de error.
  • Oxímetro de pulso

    Oxímetro de pulso
    Los primeros avances en el concepto de la oximetría fueron realizados en el año 1918 durante la primera Guerra Mundial cuando Krogh en Copenhague intento medir la oxigenación de pilotos.
  • Antecedentes Históricos

    Antecedentes Históricos

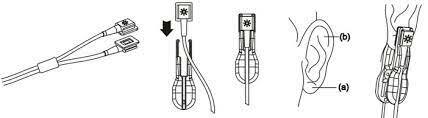

    En 1930 Millikan y Wood desarrollaron un oxímetro de pabellón auricular de dos longitudes de onda y en 1949 Wood y Geraci pudieron medir la saturación absoluta de oxígeno a través de determinación fotoeléctrica en lóbulo de la oreja.
  • 1° oxímetro

    1° oxímetro
    En 1974, el ingeniero Takuo Ayoagi de la Nihon Kohden,
    basado en que las pulsaciones arteriales cambian
    el color de la sangre y pueden ser leídas usando
    el radio de la absorción de luz roja e infrarroja,
    desarrolló el primer oxímetro de pulso.
  • Oxímetro

    Oxímetro
    En 1977 Minolta comercializa el “Oximet” añadiendo dos
    sensores de fibras ópticas. Posteriormente se realizan ensayos clínicos en la Universidad de Stanford y en 1981 “Biox y Nellcor” añaden los sensores de luz y la señal pulsátil que actualmente se usan en la práctica clínica.
  • Funcionamiento

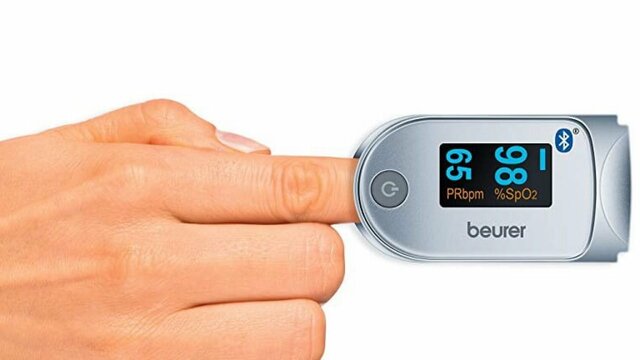

    Tienen dos sensores con diodos emisores de luz (DEL), uno para luz IR y otro para la R y un fotodiodo detector. Para medir el O2 los DEL y el fotodiodo detector deben ponerse en puntos opuestos dejando en medio el tejido translucido (pulpejo del dedo, pabellón auricular). El mecanismo que permite la lectura de la oxigenación es que en cada pulsación de la sangre arterial se transmiten valores lumínicos, detectando al mismo tiempo la FC.
  • Funcionamiento

    Funcionamiento
    Existen una gran variedad de artefactos y situaciones que pueden
    afectar la correcta lectura del aparato.
